| ขั้นต่ำ: | 1ตัน |
| ราคา: | 800-1000 USD/Ton |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 20-30 วันสำหรับผลิตภัณฑ์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

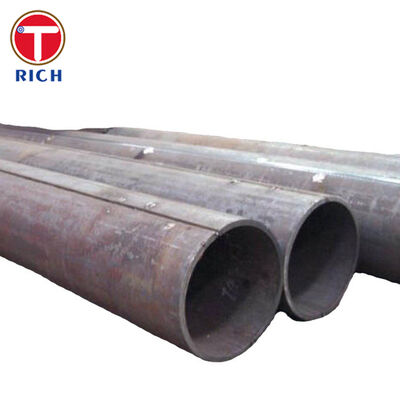

ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบฟิวชั่น ASTM A672 ผลิตจากแผ่นเหล็กคุณภาพสำหรับหม้อไอน้ำ โดยใช้กระบวนการเชื่อมด้วยไฟฟ้าแบบฟิวชั่นพร้อมลวดเชื่อม ออกแบบมาสำหรับงานแรงดันสูงที่อุณหภูมิปานกลาง ซึ่งต้องการเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ คุณสมบัติทางกลที่ควบคุมได้ และความสมบูรณ์ของรอยเชื่อมที่ได้รับการยืนยัน
ASTM A672/A672M ใช้ระบบการกำหนดเกรดและคลาส เกรดระบุข้อกำหนดของแผ่นเหล็กสำหรับหม้อไอน้ำที่ใช้ในการผลิตท่อ ในขณะที่คลาสกำหนดสภาวะการอบชุบด้วยความร้อนของท่อ และระบุว่าจำเป็นต้องมีการตรวจสอบด้วยรังสีและการทดสอบแรงดันหรือไม่ วัสดุทั่วไป ได้แก่ แผ่นเหล็กคาร์บอน ASTM A515 และแผ่นเหล็กคาร์บอนเกรนละเอียด ASTM A516
ข้อกำหนดนี้ครอบคลุมท่อเชื่อมด้วยไฟฟ้าแบบฟิวชั่นที่มีเส้นผ่านศูนย์กลางภายนอกตั้งแต่ 400 มม. ขึ้นไป และมีความหนาผนังไม่เกิน 75 มม. สามารถผลิตขนาดอื่นได้เมื่อเป็นไปตามข้อกำหนด ASTM A672 ที่เกี่ยวข้องทั้งหมด
| รายการ | ข้อกำหนด |
|---|---|
| ผลิตภัณฑ์ | ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบฟิวชั่น |
| มาตรฐาน | ASTM A672/A672M |
| กระบวนการผลิต | การเชื่อมด้วยไฟฟ้าแบบฟิวชั่นพร้อมลวดเชื่อม |
| วัสดุฐาน | แผ่นเหล็กคาร์บอนหรือโลหะผสมคุณภาพสำหรับหม้อไอน้ำ |
| เกรดทั่วไป | B60, B65, B70, C60, C65, C70, D70 และเกรด ASTM A672 อื่นๆ |
| คลาสทั่วไป | คลาส 10–13, 20–23, 30–33, 40–43, 50–53 |
| เส้นผ่านศูนย์กลางภายนอก | โดยทั่วไป 400 มม. ขึ้นไป |
| ความหนาผนัง | ไม่เกิน 75 มม. |
| ความยาว | 1–12 ม., ปรับแต่งได้ตามความต้องการของโครงการ |
| ปลายท่อ | ปลายเรียบ, ปลายบาก หรือปลายกลึง |
| ความคลาดเคลื่อนของมิติ | ตาม ASTM A672/A672M และข้อกำหนดการจัดซื้อ |
| ความตรง | ควบคุมตามข้อกำหนดการผลิตและโครงการที่เกี่ยวข้อง |
| สภาพพื้นผิว | สภาพหลังเชื่อม, พ่นทราย, ไม่เคลือบ, ทาสี หรือเคลือบตามที่ระบุ |
| การอบชุบด้วยความร้อน | ไม่มี, ลดความเค้น, อบอ่อน, อบอ่อนและคืนตัว, หรือชุบแข็งและคืนตัว ขึ้นอยู่กับคลาส |
| การตรวจสอบรอยเชื่อม | ตามคลาส ASTM A672 ที่ระบุ |
| การทดสอบแรงดัน | ตามคลาส ASTM A672 ที่ระบุ |
| การรับรอง | EN 10204 3.1 / เอกสารการตรวจสอบเฉพาะโครงการมีให้ |
ASTM A672 ไม่ได้กำหนดผลิตภัณฑ์เพียงตามความแข็งแรงของวัสดุ ท่อแต่ละเส้นจะถูกสั่งซื้อโดยใช้เกรดวัสดุร่วมกับคลาสการผลิต
ตัวอย่างเช่น:
เกรด B60 ผลิตจากแผ่นเหล็กสำหรับหม้อไอน้ำ ASTM A515 เกรด 60
เกรด B65 ผลิตจากแผ่นเหล็ก ASTM A515 เกรด 65
เกรด B70 ผลิตจากแผ่นเหล็ก ASTM A515 เกรด 70
เกรด C60 ผลิตจากแผ่นเหล็กคาร์บอนเกรนละเอียดสำหรับหม้อไอน้ำ ASTM A516 เกรด 60
เกรด C65 ผลิตจากแผ่นเหล็กคาร์บอนเกรนละเอียดสำหรับหม้อไอน้ำ ASTM A516 เกรด 65
เกรด C70 ผลิตจากแผ่นเหล็กคาร์บอนเกรนละเอียดสำหรับหม้อไอน้ำ ASTM A516 เกรด 70
ระบบนี้ช่วยให้สามารถระบุความแข็งแรงของวัสดุ การอบชุบด้วยความร้อน การตรวจสอบรอยเชื่อม และการทดสอบแรงดันแยกกันได้ตามสภาวะการใช้งาน
ท่อ ASTM A672 ผลิตโดยการเชื่อมด้วยไฟฟ้าแบบฟิวชั่นพร้อมลวดเชื่อม คุณภาพรอยเชื่อมสามารถตรวจสอบได้ด้วยการตรวจสอบด้วยรังสี ขึ้นอยู่กับคลาสที่สั่งซื้อ
คลาสที่ลงท้ายด้วย 1 หรือ 2 เช่น คลาส 11, 12, 21, 22, 31 และ 32 จะรวมข้อกำหนดการตรวจสอบด้วยรังสีที่ระบุโดย ASTM A672
สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับท่อแรงดันขนาดใหญ่ เนื่องจากรอยเชื่อมตามยาวจะกลายเป็นส่วนสำคัญที่กักเก็บแรงดันของท่อ
ASTM A672 กำหนดคลาสเฉพาะสำหรับสภาวะทางความร้อนที่แตกต่างกัน:
| ชุดคลาส | การอบชุบด้วยความร้อน |
|---|---|
| 10–13 | ไม่มีการอบชุบด้วยความร้อนของท่อ |
| 20–23 | ลดความเค้น |
| 30–33 | อบอ่อน |
| 40–43 | อบอ่อนและคืนตัว |
| 50–53 | ชุบแข็งและคืนตัว |
ควรเลือกคลาสที่เหมาะสมตามเกรดแผ่นฐาน อุณหภูมิใช้งาน รหัสการออกแบบ และคุณสมบัติทางกลที่ต้องการ
การทดสอบการผลิตรวมถึงการทดสอบแรงดึงของล็อตท่อสำเร็จรูปและการทดสอบการดัดงอด้วยรอยเชื่อมแบบนำ การทดสอบนี้จะยืนยันทั้งคุณสมบัติทางกลของท่อและความสมบูรณ์และความเหนียวของรอยต่อที่เชื่อม
การวิเคราะห์ทางเคมียังถูกควบคุมสำหรับแผ่นเหล็กสำหรับหม้อไอน้ำและโลหะเชื่อมที่เติมตามที่ข้อกำหนดที่เกี่ยวข้องกำหนด
ปัญหาการจัดซื้อที่พบบ่อยสำหรับท่อ ASTM A672 คือการระบุเฉพาะเกรดโดยละเว้นคลาส คลาสมีผลโดยตรงต่อการอบชุบด้วยความร้อน การตรวจสอบด้วยรังสี และการทดสอบแรงดันน้ำ
เราผลิตและจัดทำเอกสารผลิตภัณฑ์ตามการกำหนดที่สมบูรณ์ตามที่ระบุในใบสั่งซื้อ เช่น:
ASTM A672 B60 คลาส 12
ASTM A672 C60 คลาส 22
ASTM A672 C65 คลาส 22
ASTM A672 C70 คลาส 32
ดังนั้น เกรด, คลาส, หมายเลขความร้อนของแผ่น, ขั้นตอนการเชื่อม, สภาวะการอบชุบด้วยความร้อน และบันทึกการตรวจสอบจึงสามารถตรวจสอบย้อนกลับได้ภายในเอกสารการผลิต
ASTM A672 กำหนดให้ใช้แผ่นเหล็กคุณภาพสำหรับหม้อไอน้ำ แทนที่จะเป็นแผ่นเหล็กโครงสร้างทั่วไป
วัสดุแผ่นสามารถควบคุมได้ตามข้อกำหนดแผ่น ASTM ที่กำหนด รวมถึง ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M และวัสดุอื่นๆ ที่ได้รับอนุญาตโดย ASTM A672
ใบรับรองวัสดุสามารถระบุ:
ข้อกำหนดและเกรดของแผ่น
หมายเลขความร้อน
การวิเคราะห์ทางเคมี
คุณสมบัติทางกล
ความหนาของแผ่น
สภาวะการอบชุบด้วยความร้อน
ล็อตการผลิตท่อ
สิ่งนี้ให้การตรวจสอบย้อนกลับระหว่างแผ่นเหล็กสำหรับหม้อไอน้ำที่รับเข้าและท่อ EFW ที่ผลิตเสร็จแล้ว
โครงการต่างๆ ต้องการระดับการตรวจสอบรอยเชื่อมและการยืนยันแรงดันที่แตกต่างกัน ASTM A672 อนุญาตให้กำหนดข้อกำหนดเหล่านี้ผ่านการกำหนดคลาส แทนที่จะใช้การกำหนดค่าการตรวจสอบเดียวกันกับท่อทุกเส้น
ตัวอย่างเช่น:
| คลาส | การอบชุบด้วยความร้อน | การถ่ายภาพรังสี | การทดสอบแรงดัน |
|---|---|---|---|
| 10 | ไม่มี | ไม่ | ไม่ |
| 11 | ไม่มี | ใช่ | ไม่ |
| 12 | ไม่มี | ใช่ | ใช่ |
| 13 | ไม่มี | ไม่ | ใช่ |
| 20 | ลดความเค้น | ไม่ | ไม่ |
| 21 | ลดความเค้น | ใช่ | ไม่ |
| 22 | ลดความเค้น | ใช่ | ใช่ |
| 23 | ลดความเค้น | ไม่ | ใช่ |
| 30 | อบอ่อน | ไม่ | ไม่ |
| 31 | อบอ่อน | ใช่ | ไม่ |
| 32 | อบอ่อน | ใช่ | ใช่ |
| 33 | อบอ่อน | ไม่ | ใช่ |
| 40 | อบอ่อนและคืนตัว | ไม่ | ไม่ |
| 41 | อบอ่อนและคืนตัว | ใช่ | ไม่ |
| 42 | อบอ่อนและคืนตัว | ใช่ | ใช่ |
| 43 | อบอ่อนและคืนตัว | ไม่ | ใช่ |
| 50 | ชุบแข็งและคืนตัว | ไม่ | ไม่ |
| 51 | ชุบแข็งและคืนตัว | ใช่ | ไม่ |
| 52 | ชุบแข็งและคืนตัว | ใช่ | ใช่ |
| 53 | ชุบแข็งและคืนตัว | ไม่ | ใช่ |
สิ่งนี้ช่วยให้ขอบเขตการตรวจสอบสามารถจับคู่ได้อย่างแม่นยำกับการออกแบบระบบแรงดันและข้อกำหนดของโครงการ
| มาตรฐาน | คำอธิบาย |
|---|---|
| ASTM A672/A672M | ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบฟิวชั่นสำหรับงานแรงดันสูงที่อุณหภูมิปานกลาง |
| ASTM A20/A20M | ข้อกำหนดทั่วไปสำหรับแผ่นเหล็กสำหรับหม้อไอน้ำ |
| ASTM A515/A515M | แผ่นเหล็กคาร์บอนสำหรับหม้อไอน้ำสำหรับงานอุณหภูมิปานกลางและสูงขึ้น |
| ASTM A516/A516M | แผ่นเหล็กคาร์บอนสำหรับหม้อไอน้ำสำหรับงานอุณหภูมิต่ำและปานกลาง |
| EN 10217-5 | ท่อเหล็กเชื่อมด้วยการอาร์คใต้น้ำสำหรับงานแรงดัน |
| JIS G3456 | ท่อเหล็กคาร์บอนสำหรับงานอุณหภูมิสูง |
| GOST 10706 | ท่อเหล็กเชื่อมตามยาวด้วยไฟฟ้า |
| GB/T 9711 | ท่อเหล็กสำหรับระบบขนส่งทางท่อ |
มาตรฐาน EN, JIS, GOST และ GB ที่ระบุข้างต้นเป็นข้อมูลอ้างอิงการจัดซื้อสำหรับผลิตภัณฑ์ท่อแรงดันหรือท่อเชื่อมที่เกี่ยวข้อง และไม่ควรถือว่าเป็นวัสดุเทียบเท่าโดยตรงกับ ASTM A672 การทดแทนวัสดุควรได้รับการอนุมัติตามรหัสการออกแบบทางวิศวกรรมและข้อกำหนดของโครงการ
ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบฟิวชั่น ASTM A672 สามารถใช้เป็นเมนเฮดเดอร์จ่ายไอน้ำขนาดใหญ่ในระบบหม้อไอน้ำอุตสาหกรรมและระบบสาธารณูปโภค
สำหรับการใช้งานนี้ ท่อจะลำเลียงไอน้ำภายใต้แรงดันระหว่างระบบผลิตไอน้ำและอุปกรณ์กระบวนการปลายทาง ควรเลือกเกรดวัสดุ ความหนาผนัง การอบชุบด้วยความร้อน การตรวจสอบรอยเชื่อม และการทดสอบแรงดันตามอุณหภูมิการออกแบบ แรงดันการออกแบบ และรหัสท่อที่เกี่ยวข้อง
ตารางต่อไปนี้แสดงข้อกำหนดการวิเคราะห์ความร้อนที่เป็นตัวแทนสำหรับเกรด ASTM A672 ที่ระบุทั่วไปห้าเกรด เกรด ASTM A672 ได้รับข้อกำหนดทางเคมีจากข้อกำหนดแผ่นเหล็กสำหรับหม้อไอน้ำที่สอดคล้องกัน
ค่าเป็นเปอร์เซ็นต์น้ำหนัก ขีดจำกัดคาร์บอนที่แสดงด้านล่างขึ้นอยู่กับความหนาของแผ่นไม่เกิน 25 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น
| เกรด ASTM A672 | แผ่นที่สอดคล้องกัน | C สูงสุด % | Mn % | P สูงสุด % | S สูงสุด % | Si % |
|---|---|---|---|---|---|---|
| B60 | ASTM A515 Gr.60 | 0.24 | สูงสุด 0.90 | 0.025 | 0.025 | 0.15–0.40 |
| B65 | ASTM A515 Gr.65 | 0.28 | สูงสุด 0.90 | 0.025 | 0.025 | 0.15–0.40 |
| B70 | ASTM A515 Gr.70 | 0.31 | สูงสุด 1.20 | 0.025 | 0.025 | 0.15–0.40 |
| C60 | ASTM A516 Gr.60 | 0.21 | 0.60–0.90 | 0.025 | 0.025 | 0.15–0.40 |
| C65 | ASTM A516 Gr.65 | 0.24 | 0.85–1.20 | 0.025 | 0.025 | 0.15–0.40 |
| เกรด ASTM A672 | เกรดแผ่นที่สอดคล้องกัน | ความต้านทานแรงดึง MPa | ความแข็งแรงครากขั้นต่ำ MPa | การยืดตัวใน 50 มม. ขั้นต่ำ |
|---|---|---|---|---|
| B60 | ASTM A515 Gr.60 | 415–550 | 220 | 25% |
| B65 | ASTM A515 Gr.65 | 450–585 | 240 | 23% |
| B70 | ASTM A515 Gr.70 | 485–620 | 260 | 21% |
| C60 | ASTM A516 Gr.60 | 415–550 | 220 | 25% |
| C65 | ASTM A516 Gr.65 | 450–585 | 240 | 23% |
A: ผู้ผลิต, สามารถทำการค้าได้เช่นกัน
A: โดยทั่วไปคือ 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
A: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
A: การชำระเงิน=2000 USD, ชำระล่วงหน้า 30% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น โปรดอย่าลังเลที่จะติดต่อฉัน
|
|
