| ขั้นต่ำ: | 1ตัน |
| ราคา: | 800-1000 USD/Ton |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 20-30 วันสำหรับผลิตภัณฑ์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

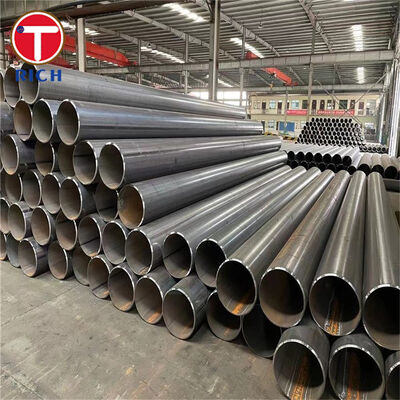

ASTM A671 ท่อเหล็กเชื่อมด้วยไฟฟ้าฟิวชั่นผลิตจากแผ่นเหล็กคาร์บอนหรือโลหะผสมคุณภาพภาชนะรับความดันพร้อมโลหะเติมระหว่างการเชื่อม ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบท่อแรงดันสูงที่ทำงานที่อุณหภูมิบรรยากาศและอุณหภูมิต่ำกว่า
เกรด ASTM A671 ระบุถึงแผ่นภาชนะรับความดันที่ใช้สำหรับการผลิตท่อ ในขณะที่หมายเลขประเภทจะกำหนดการบำบัดความร้อนของท่อ การตรวจด้วยรังสีเอกซ์ และเงื่อนไขการทดสอบแรงดันที่จำเป็น เกรดเหล็กกล้าคาร์บอนทั่วไป ได้แก่ CB60, CB65, CB70, CC60, CC65 และ CC70 สำหรับท่อแรงดันอุณหภูมิต่ำ ซีรีส์ CC เม็ดละเอียดที่ผลิตจากเพลต ASTM A516/A516M มักถูกระบุ
ASTM A671 ครอบคลุมท่อที่มีเส้นผ่านศูนย์กลางภายนอก 400 มม. ขึ้นไป และความหนาของผนัง 6 มม. ขึ้นไป อาจมีการจัดหามิติอื่น ๆ เมื่อเป็นไปตามข้อกำหนดที่เกี่ยวข้องทั้งหมดของข้อกำหนดเฉพาะ
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ผลิตภัณฑ์ | ท่อเหล็กเชื่อมไฟฟ้าฟิวชั่น |
| มาตรฐานการผลิต | มาตรฐาน ASTM A671/A671M |
| วัสดุ | เหล็กกล้าคาร์บอนคุณภาพภาชนะรับความดันหรือแผ่นเหล็กโลหะผสม |
| กระบวนการผลิต | การเชื่อมฟิวชั่นไฟฟ้าด้วยโลหะฟิลเลอร์ |
| เกรดทั่วไป | CA55, CB60, CB65, CB70, CC60, CC65, CC70, CD70, CD80 และเกรด ASTM A671 อื่น ๆ |
| เกรดอุณหภูมิต่ำกว่าที่แนะนำ | CC60, CC65, CC70 และเกรดนิกเกิล/โลหะผสมตามโครงการ |
| เส้นผ่านศูนย์กลางภายนอก | ในนาม ≥400 มม. มิติข้อมูลอื่น ๆ ที่มีอยู่ขึ้นอยู่กับการปฏิบัติตามข้อกำหนด |
| ความหนาของผนัง | ในนาม ≥6 มม. มิติข้อมูลอื่น ๆ ที่มีอยู่ขึ้นอยู่กับการปฏิบัติตามข้อกำหนด |
| ความยาว | 1–12 ม. ปรับแต่งได้ |
| ความอดทน OD | ±0.5% ของ OD ที่ระบุ โดยอิงตามการวัดเส้นรอบวง |
| ความไม่กลม | ความแตกต่างสูงสุด 1% ระหว่างเส้นผ่านศูนย์กลางภายนอกหลักและรอง |
| ความทนทานต่อความหนาของผนัง | ความหนาของผนังจริงขั้นต่ำไม่เกิน 0.3 มม. ต่ำกว่าความหนาระบุที่ระบุ |
| ความตรง/การจัดตำแหน่ง | ส่วนเบี่ยงเบนสูงสุด 3 มม. ใต้แนวตรง 3 ม |
| ความอดทนต่อความยาว | ปลายที่ไม่ได้กลึง: -0 / +13 มม |
| สภาพพื้นผิว | เปลือย, ยิงระเบิด, พ่นสีพื้นหรือเคลือบตามที่ระบุ |
| ปลายท่อ | ปลายธรรมดา ปลายเอียง หรือปลายกลึง |
| การรักษาความร้อน | ไม่มี คลายเครียด นอร์มัลไลซ์ นอร์มัลไลซ์และเทมเปอร์ ดับและเทมเปอร์ หรือการบำบัดอื่น ๆ ตามประเภทที่กำหนด |
| การตรวจสอบการเชื่อม | ตามการกำหนดคลาส ASTM A671 |
| การทดสอบแรงดัน | ตามการกำหนดคลาส ASTM A671 |
| การทดสอบเพิ่มเติม | การทดสอบแรงกระแทก, NDT, เพลต UT หรือการทดสอบเสริมเมื่อระบุในใบสั่งซื้อ |
ASTM A671 ไม่ได้ใช้เกรดเพียงอย่างเดียวในการกำหนดสภาพของท่อที่เสร็จแล้ว
ตัวอย่างเช่น:
ASTM A671 CC60 คลาส 22
CC60 ระบุท่อที่ผลิตจากแผ่นเหล็กคาร์บอนฆ่าเกรนละเอียด ASTM A516/A516M เกรด 60
รุ่นที่ 22 หมายความว่า:
ท่อคลายความเครียดหลังการเชื่อม
รอยเชื่อมจะถูกตรวจสอบด้วยรังสี
ท่อได้รับการทดสอบแรงดันแล้ว
การระบุระดับเกรดบวกนี้มีความสำคัญเมื่อระบุท่อสำหรับระบบแรงดัน เนื่องจากท่อสองท่อที่มีเกรดเดียวกันสามารถมีการบำบัดความร้อนและเงื่อนไขการตรวจสอบที่แตกต่างกันได้
ASTM A671 กำหนดขีดจำกัดมิติที่เหมาะสมสำหรับท่อแรงดันประดิษฐ์:
ความทนทานต่อเส้นผ่านศูนย์กลางภายนอก: ± 0.5%
ความไม่กลมสูงสุด: 1%
ส่วนเบี่ยงเบนการจัดตำแหน่ง: สูงสุด 3 มม. มากกว่า 3 ม
ความหนาของผนังขั้นต่ำ: ไม่เกิน 0.3 มม. ต่ำกว่าความหนาที่กำหนด
ความทนทานต่อความยาวขณะไม่ได้กลึง: -0 / +13 มม
การควบคุมเหล่านี้มีความสำคัญอย่างยิ่งสำหรับการเชื่อมสนามที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ การจัดตำแหน่งหน้าแปลน การสร้างแกนม้วน และการเตรียมข้อต่อตามเส้นรอบวง
ASTM A671 มีประเภทการผลิตที่หลากหลาย ดังนั้นการตรวจสอบจึงสามารถจับคู่ให้ตรงกับความต้องการของโครงการได้
| ระดับ | การรักษาความร้อนด้วยท่อ | การตรวจด้วยรังสี | การทดสอบแรงดัน |
|---|---|---|---|
| 10 | ไม่มี | เลขที่ | เลขที่ |
| 11 | ไม่มี | ใช่ | เลขที่ |
| 12 | ไม่มี | ใช่ | ใช่ |
| 13 | ไม่มี | เลขที่ | ใช่ |
| 20 | คลายเครียด | เลขที่ | เลขที่ |
| 21 | คลายเครียด | ใช่ | เลขที่ |
| 22 | คลายเครียด | ใช่ | ใช่ |
| 23 | คลายเครียด | เลขที่ | ใช่ |
| 30 | ทำให้เป็นมาตรฐาน | เลขที่ | เลขที่ |
| 31 | ทำให้เป็นมาตรฐาน | ใช่ | เลขที่ |
| 32 | ทำให้เป็นมาตรฐาน | ใช่ | ใช่ |
| 33 | ทำให้เป็นมาตรฐาน | เลขที่ | ใช่ |
| 40 | ทำให้เป็นมาตรฐานและนิรภัย | เลขที่ | เลขที่ |
| 41 | ทำให้เป็นมาตรฐานและนิรภัย | ใช่ | เลขที่ |
| 42 | ทำให้เป็นมาตรฐานและนิรภัย | ใช่ | ใช่ |
| 43 | ทำให้เป็นมาตรฐานและนิรภัย | เลขที่ | ใช่ |
| 50 | ดับและนิรภัย | เลขที่ | เลขที่ |
| 51 | ดับและนิรภัย | ใช่ | เลขที่ |
| 52 | ดับและนิรภัย | ใช่ | ใช่ |
| 53 | ดับและนิรภัย | เลขที่ | ใช่ |
มีคลาสการตกตะกอน-ความร้อนเพิ่มเติมสำหรับเกรดโลหะผสมที่เกี่ยวข้อง
ความเสี่ยงทั่วไปในการจัดซื้อจัดจ้างคือการระบุเฉพาะ "ASTM A671 CC60" โดยไม่กำหนดประเภทที่ต้องการ เกรดเพียงอย่างเดียวสามารถระบุแผ่นฐานได้ แต่ไม่ได้กำหนดการบำบัดความร้อน การถ่ายภาพรังสี หรือการทดสอบแรงดันอย่างสมบูรณ์
ก่อนการผลิต จึงสามารถยืนยันคำอธิบายวัสดุได้ในรูปแบบที่สมบูรณ์ เช่น:
ASTM A671/A671M CC60 คลาส 22
จากนั้นสามารถจับคู่เส้นทางการผลิตกับใบสั่งได้โดยตรง:
แผ่นภาชนะรับความดัน → การขึ้นรูป → การเชื่อม EFW → การบรรเทาความเครียด → การตรวจด้วยรังสี → การทดสอบแรงดัน → การตรวจสอบมิติ
ซึ่งช่วยลดความคลุมเครือระหว่างใบสั่งซื้อ เส้นทางการผลิต แผนการตรวจสอบ และเอกสารประกอบวัสดุ
สำหรับโครงการที่ต้องการการตรวจสอบรอยเชื่อมที่ผ่านการตรวจสอบ คลาส 11/12, 21/22, 31/32, 41/42 และ 51/52 จะรวมข้อกำหนดในการตรวจสอบด้วยภาพรังสีตามมาตรฐาน ASTM A671
เมื่อมีการสั่งซื้อคลาสทดสอบแรงดันที่สอดคล้องกัน ยังสามารถบันทึกชุดการผลิตแต่ละชุดพร้อมบันทึกการทดสอบแรงดันที่เกี่ยวข้องได้อีกด้วย
เอกสารการตรวจสอบที่มีอยู่อาจรวมถึง:
การตรวจสอบย้อนกลับหมายเลขความร้อนของวัสดุ
ใบรับรองวัสดุแผ่น
การระบุขั้นตอนการเชื่อม
บันทึกการตรวจด้วยรังสี
บันทึกการทดสอบแรงดัน
รายงานการทดสอบทางกล
รายงานการตรวจสอบมิติ
ใบรับรองการตรวจสอบวัสดุขั้นสุดท้าย
สามารถรวมการทดสอบ NDT เพิ่มเติมหรือการทดสอบแรงกระแทกได้เมื่อจำเป็นตามข้อกำหนดเฉพาะของโครงการ
ท่อ EFW ขนาดใหญ่ต้องการการควบคุม OD และความหนาของผนังมากกว่าปกติ การวางตำแหน่งวงรีและแนวยาวส่งผลโดยตรงต่อการเตรียมการเชื่อมสนามเส้นรอบวง
ท่อที่เสร็จแล้วจึงได้รับการตรวจสอบตามขีดจำกัดมิติ ASTM A671 ได้แก่:
OD: ±0.5%
ไม่กลม: ≤1%
การจัดตำแหน่ง: ≤3 มม. มากกว่า 3 ม
ความหนาของผนังขั้นต่ำ: ไม่เกิน 0.3 มม. ต่ำกว่าความหนาที่กำหนด
สำหรับโครงการแปรรูป สามารถรวมจุดตรวจสอบมิติเพิ่มเติม เช่น เส้นผ่านศูนย์กลางส่วนปลาย ความเหลี่ยมปลาย รูปทรงมุมเอียง เส้นรอบวง และความยาวท่อ ไว้ในแผนการตรวจสอบได้
| ระบบมาตรฐาน | มาตรฐานที่เกี่ยวข้อง | คำอธิบาย |
|---|---|---|
| มาตรฐาน ASTM | มาตรฐาน ASTM A671/A671M | ท่อเหล็กเชื่อมด้วยไฟฟ้าฟิวชั่นสำหรับอุณหภูมิบรรยากาศและอุณหภูมิต่ำ |
| มาตรฐาน ASTM | ASTM A20/A20M | ข้อกำหนดทั่วไปสำหรับแผ่นเหล็กที่ใช้กับภาชนะรับความดัน |
| มาตรฐาน ASTM | มาตรฐาน ASTM A370 | วิธีการทดสอบทางกลสำหรับผลิตภัณฑ์เหล็ก |
| TH | ซีรี่ส์ EN 10217 | ท่อเหล็กเชื่อมเพื่อแรงดัน ต้องเลือกเกรดวัสดุตามเงื่อนไขการบริการ |
| JIS | JIS G 3460 | ท่อเหล็กสำหรับบริการที่อุณหภูมิต่ำ |
| GOST | ข้อกำหนดท่อแรงดัน GOST ที่ใช้งานได้ | ข้อกำหนดด้านเกรดและการออกแบบต้องได้รับการตรวจสอบโดยเทียบกับข้อกำหนดเฉพาะของโครงการ |
| กิกะไบต์ | แรงดัน GB/T ที่ใช้งานได้หรือสเปคท่ออุณหภูมิต่ำ | ความเท่าเทียมกันของวัสดุต้องได้รับการตรวจสอบโดยเคมี สมบัติทางกล ข้อกำหนดด้านแรงกระแทก และเส้นทางการผลิต |
เกรด ASTM, EN, JIS, GOST และ GB ไม่ควรถือเป็นเกรดที่ใช้แทนกันได้โดยอัตโนมัติ การทดแทนควรได้รับการยืนยันโดยพิจารณาจากองค์ประกอบทางเคมี ความแข็งแรงทางกล อุณหภูมิในการทดสอบแรงกระแทก กระบวนการเชื่อม การอบชุบด้วยความร้อน ข้อกำหนดในการตรวจสอบ และรหัสการออกแบบแรงดันที่เกี่ยวข้อง
ท่อ ASTM A671 CC60 หรือ CC65 EFW สามารถระบุได้สำหรับส่วนหัวถ่ายโอนก๊าซธรรมชาติอุณหภูมิต่ำเส้นผ่านศูนย์กลางขนาดใหญ่ที่โรงงานจัดการ LNG เมื่อเกรด คลาส ข้อกำหนดการทดสอบแรงกระแทก อุณหภูมิการออกแบบ และรหัสท่อที่เกี่ยวข้องที่เลือกได้รับการตรวจสอบโดยวิศวกรโครงการ
สำหรับการใช้งานนี้ โดยทั่วไปจะพิจารณาคลาส 22 หรือคลาส 32 เมื่อต้องมีการบำบัดความร้อนหรือการทำให้เป็นมาตรฐานหลังการเชื่อม การตรวจสอบรอยเชื่อมด้วยรังสีเอกซ์ และการทดสอบแรงดันตามข้อกำหนดเฉพาะของโครงการ
การเลือกวัสดุที่แน่นอนจะต้องขึ้นอยู่กับอุณหภูมิโลหะที่ออกแบบขั้นต่ำและประสิทธิภาพการกระแทกแบบชาร์ปีที่ต้องการมากกว่าความแข็งแรงของท่อเพียงอย่างเดียว
ค่าต่อไปนี้แสดงข้อกำหนดทางเคมีของเพลต ASTM ที่ใช้ในการผลิตเกรดท่อเหล็กคาร์บอน ASTM A671 ทั่วไปห้าเกรด
ค่าจะขึ้นอยู่กับการวิเคราะห์ความร้อน ขีดจำกัดคาร์บอนที่แสดงด้านล่างใช้กับเพลต A515 ที่มีความหนาสูงสุด 25 มม. และเพลต A516 ที่มีความหนาสูงสุด 12.5 มม. ขีดจำกัดของคาร์บอนจะเพิ่มขึ้นสำหรับความหนาของแผ่นที่มากขึ้น ดังนั้น ความหนาของแผ่นเพลทที่ใช้บังคับจะต้องได้รับการตรวจสอบโดยเทียบกับข้อกำหนด ASTM A515/A515M หรือ ASTM A516/A516M ที่สอดคล้องกันเสมอ
| เกรด ASTM A671 | แผ่นฐาน | ซี แม็กซ์ % | ล้าน% | ศรี % | พี แม็กซ์ % | เอส แม็กซ์ % |
|---|---|---|---|---|---|---|
| ซีบี60 | ASTM A515 Gr.60 | 0.24 | สูงสุด 0.90 | 0.15–0.40 | 0.025 | 0.025 |
| ซีบี65 | ASTM A515 Gr.65 | 0.28 | สูงสุด 0.90 | 0.15–0.40 | 0.025 | 0.025 |
| ซีซี60 | ASTM A516 Gr.60 | 0.21 | 0.60–0.90* | 0.15–0.40 | 0.025 | 0.025 |
| ซีซี65 | ASTM A516 Gr.65 | 0.24 | 0.85–1.20 | 0.15–0.40 | 0.025 | 0.025 |
| ซีซี70 | ASTM A516 Gr.70 | 0.27 | 0.85–1.20 | 0.15–0.40 | 0.025 | 0.025 |
เกรดท่อ ASTM A671 ได้ระดับความแข็งแรงของโลหะฐานจากข้อกำหนดจำเพาะของแผ่นภาชนะรับความดันที่สอดคล้องกัน
| เกรด ASTM A671 | แผ่นฐาน | ความแข็งแรงของผลผลิตขั้นต่ำ MPa | ความต้านแรงดึง MPa | การยืดตัวใน 50 มม. ขั้นต่ำ % | การยืดตัวใน 200 มม. ขั้นต่ำ % |
|---|---|---|---|---|---|
| ซีบี60 | ASTM A515 Gr.60 | 220 | 415–550 | 25 | 21 |
| ซีบี65 | ASTM A515 Gr.65 | 240 | 450–585 | 23 | 19 |
| ซีซี60 | ASTM A516 Gr.60 | 220 | 415–550 | 25 | 21 |
| ซีซี65 | ASTM A516 Gr.65 | 240 | 450–585 | 23 | 19 |
| ซีซี70 | ASTM A516 Gr.70 | 260 | 485–620 | 21 | 17 |
ตอบ: ผู้ผลิตสามารถทำการค้าได้
ตอบ: โดยทั่วไปแล้วจะใช้เวลาประมาณ 10-15 วันหากสินค้าอยู่ในสต็อกหรือประมาณ 30-40 วันหากสินค้าไม่อยู่ในสต็อกจะขึ้นอยู่กับปริมาณ
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน <= 2,000USD ล่วงหน้า 100% การชำระเงิน>= 2,000USD, 30% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น กรุณาติดต่อกับฉัน
|
|
