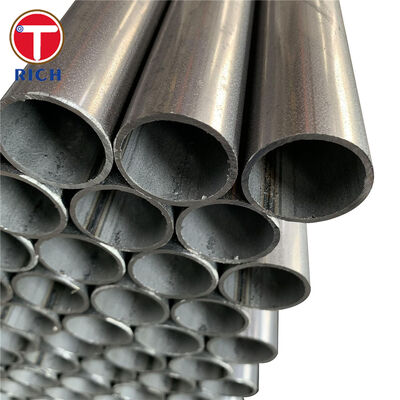

ท่อเหล็กกล้าอลูมิเนียม ASTM A787 สำหรับการใช้งานยานยนต์

ท่อเหล็กกล้าอลูมิเนียม ASTM A787 เป็นท่อเหล็กกล้าคาร์บอนแบบเชื่อมด้วยไฟฟ้าที่ผลิตจากแถบเหล็กเคลือบอะลูมิเนียม มีความสม่ำเสมอของมิติและความสามารถในการขึ้นรูปของท่อเหล็กกล้าคาร์บอนต่ำ พร้อมพื้นผิวป้องกันที่ทำจากอะลูมิเนียม ทำให้เหมาะอย่างยิ่งสำหรับส่วนประกอบยานยนต์ที่สัมผัสกับอุณหภูมิสูง การควบแน่น มลพิษบนท้องถนน และการเปลี่ยนแปลงอุณหภูมิซ้ำๆ

สำหรับระบบไอเสียยานยนต์ เหล็กกล้าเคลือบ Al-Si มักถูกเลือก เนื่องจากพื้นผิวที่อุดมด้วยอะลูมิเนียมให้การป้องกันการเกิดออกซิเดชันและการกัดกร่อน ในขณะที่สารเคลือบที่มีซิลิคอนส่งเสริมการยึดเกาะของสารเคลือบระหว่างการขึ้นรูปและการสัมผัสกับความร้อนในภายหลัง

สำหรับการจัดซื้อทางเทคนิค ข้อกำหนดของท่อควรระบุไม่เพียงแต่ ASTM A787 เท่านั้น แต่ยังรวมถึงองค์ประกอบทางเคมีของเหล็ก ประเภทของสารเคลือบอะลูมิเนียมและมวลสารเคลือบ เส้นผ่านศูนย์กลางภายนอก ความหนาของผนัง การบำบัดรอยเชื่อม ความคลาดเคลื่อนของมิติ สภาพพื้นผิว และการทดสอบการผลิตที่จำเป็น

ข้อกำหนด

ลักษณะหลัก

1. การควบคุมสารเคลือบโลหะ

สารเคลือบอะลูมิเนียมจะถูกเคลือบบนแถบเหล็กก่อนการขึ้นรูปท่อ สำหรับการใช้งานที่อุณหภูมิสูงในยานยนต์ วัสดุเคลือบ ASTM A463 ประเภท 1 Al-Si มักจะเป็นรูปแบบที่เกี่ยวข้องมากกว่า

การระบุการเคลือบประเภท 1 เชิงพาณิชย์ทั่วไป ได้แก่:

• T1-13

• T1-25

• T1-40

ควรระบุการเคลือบที่ต้องการในใบสั่งซื้อ แทนที่จะใช้คำทั่วไปว่า “เหล็กเคลือบอะลูมิเนียม”

2. รูปทรงท่อ ERW แบบแม่นยำ

ASTM A787 ครอบคลุมท่อกลไกที่มีขนาดภายนอกตั้งแต่ 12.7 มม. ถึง 380.0 มม. และความหนาของผนังตั้งแต่ประมาณ 0.70 มม. ถึง 4.60 มม. ภายในขอบเขตปกติ

สำหรับการขึ้นรูปในยานยนต์ ควรควบคุม OD, ความหนาของผนัง, ความกลม, ความตรง และสภาพของรอยเชื่อมให้สอดคล้องกับการดัด, การขยาย หรือการขึ้นรูปปลายขั้นสุดท้าย

3. พื้นผิว Al-Si สำหรับการใช้งานที่อุณหภูมิสูง

การเคลือบ ASTM A463 ประเภท 1 โดยทั่วไปมีซิลิคอนประมาณ 5–11% ในระบบสารเคลือบอะลูมิเนียม ซิลิคอนจะปรับชั้นโลหะผสมระหว่างสารเคลือบอะลูมิเนียมและชั้นรองรับเหล็ก และปรับปรุงการยึดเกาะของสารเคลือบ

การกำหนดค่านี้ได้รับเลือกอย่างกว้างขวางเมื่อต้องการทั้งความต้านทานการเกิดออกซิเดชันและประสิทธิภาพการผลิต

4. ความสามารถในการขึ้นรูปที่ดีของชั้นรองรับคาร์บอนต่ำ

เกรดเช่น 1008, 1010 และ 1015 มีปริมาณคาร์บอนค่อนข้างต่ำ ซึ่งสนับสนุน:

• การดัดท่อ

• การขยายปลาย

• การสวาร์จ

• การทำขอบ

• การทำหน้าแปลน

• การเชื่อม

• การติดฉากยึด

สำหรับชิ้นส่วนที่ต้องการความแข็งแรงมากขึ้น เกรดคาร์บอนสูง เช่น 1018 หรือ 1021 สามารถประเมินได้ตามความรุนแรงของการขึ้นรูป

5. ต้องแยกข้อกำหนดของสารเคลือบและท่อออกจากกัน

ASTM A787 กำหนดข้อกำหนดสำหรับท่อกลไกที่เคลือบโลหะสำเร็จรูป ในขณะที่ชั้นรองรับเหล็กเคลือบอะลูมิเนียมโดยทั่วไปจะระบุตามข้อกำหนดของแผ่นเคลือบที่ใช้บังคับ

ดังนั้น คำสั่งซื้อที่สมบูรณ์ทางเทคนิคควรระบุทั้งข้อกำหนดของท่อและสภาวะการเคลือบที่ต้องการ

ข้อได้เปรียบทางเทคนิคของเรา

1. การควบคุมสารเคลือบที่รอยเชื่อม

ข้อกังวลของผู้ซื้อ:
แถบแม่เหล็กอาจมีสารเคลือบอะลูมิเนียมที่สม่ำเสมอ แต่การเชื่อม ERW จะรบกวนสารเคลือบในบริเวณรอยเชื่อมตามยาว

สำหรับส่วนประกอบไอเสียยานยนต์ การปล่อยให้บริเวณนี้มีการป้องกันไม่เพียงพออาจทำให้เกิดเส้นทางการกัดกร่อนเฉพาะที่ได้ แม้ว่าพื้นผิวท่อที่เหลือจะเคลือบอะลูมิเนียมอย่างเหมาะสมแล้วก็ตาม

แนวทางการควบคุมของเรา:

• ตำแหน่งรอยเชื่อมจะถูกตรวจสอบอย่างต่อเนื่องในระหว่างการผลิต

• สภาพรอยเชื่อมจะถูกควบคุมก่อนการขึ้นรูปในขั้นตอนต่อไป

• สามารถระบุการเคลือบใหม่หรือการป้องกันบริเวณรอยเชื่อมสำหรับพื้นที่รอยเชื่อมได้

• ทำการตรวจสอบด้วยสายตาเพื่อหารอยแตกของสารเคลือบ การลอก และชั้นรองรับที่เปิดออก

• สภาพรอยเชื่อมสามารถรวมอยู่ในแผนการตรวจสอบที่ตกลงกันได้

ดังนั้น สภาพสารเคลือบของบริเวณรอยเชื่อมควรได้รับการจัดการแยกต่างหากจากสภาพสารเคลือบของแถบแม่เหล็ก

2. ประเภทสารเคลือบและมวลสารเคลือบจะถูกระบุ ไม่ใช่การสันนิษฐาน

ข้อกังวลของผู้ซื้อ:
“ท่อเคลือบอะลูมิเนียม” เพียงอย่างเดียวไม่ได้กำหนดองค์ประกอบทางเคมีของสารเคลือบหรือมวลสารเคลือบ

ดังนั้น ท่อสองท่อที่อธิบายว่าเป็นท่อเคลือบอะลูมิเนียมอาจมีประสิทธิภาพแตกต่างกันภายใต้การเกิดออกซิเดชันที่อุณหภูมิสูง การควบแน่น และการขึ้นรูป

แนวทางการควบคุมของเรา:

ข้อกำหนดการจัดซื้อสามารถระบุ:

• ประเภทสารเคลือบ ASTM A463/A463M

• ประเภท 1 Al-Si หรือประเภท 2 อะลูมิเนียม

• การระบุการเคลือบที่ต้องการ

• มวลสารเคลือบ

• สภาพพื้นผิว

• สภาพทาน้ำมันหรือแห้ง

• ข้อกำหนดการยึดเกาะของสารเคลือบ

เอกสารแถบเคลือบขาเข้าจะถูกตรวจสอบกับข้อกำหนดการเคลือบที่สั่งซื้อก่อนการผลิตท่อ

3. การควบคุมมิติสำหรับการดัดและการประกอบยานยนต์

ข้อกังวลของผู้ซื้อ:
ท่อสามารถเป็นไปตามข้อกำหนด OD และความหนาของผนังตามชื่อได้ แต่ก็ยังคงสร้างปัญหาในระหว่างการดัดด้วยหุ่นยนต์หรือการประกอบระบบไอเสีย หากความกลม ความแปรปรวนของผนัง หรือตำแหน่งรอยเชื่อมไม่เสถียร

ผลลัพธ์ที่เป็นไปได้ ได้แก่:

• ความกลมที่มากเกินไปที่ส่วนโค้ง

• การย่น

• การรองรับแกนกลางที่ไม่ดี

• การขยายปลายที่ไม่เสถียร

• การรั่วของแคลมป์

• การวางแนวที่ไม่ถูกต้องระหว่างการประกอบอัตโนมัติ

แนวทางการควบคุมของเรา:

สำหรับคำสั่งซื้อท่อสำหรับยานยนต์ การตรวจสอบสามารถรวมถึง:

• เส้นผ่านศูนย์กลางภายนอก

• ความหนาของผนัง

• ความกลม

• ความตรง

• ความยาว

• ตำแหน่งรอยเชื่อม

• สภาพปลาย

• ประสิทธิภาพการดัด

• ประสิทธิภาพการขยาย

สามารถตกลงขีดจำกัดมิติที่เข้มงวดกว่าสำหรับโครงการเฉพาะได้ หากกระบวนการดัดในขั้นตอนต่อไปต้องการความสม่ำเสมอมากกว่าความคลาดเคลื่อน ASTM พื้นฐาน

มาตรฐานการดำเนินการ

การใช้งาน

ท่อเชื่อมต่อหม้อพักไอเสียรถยนต์

การใช้งานเฉพาะสำหรับท่ออลูมิเนียม ASTM A787 คือ ท่อเชื่อมต่อระหว่างหม้อพักไอเสียรถยนต์และส่วนประกอบระบบไอเสียที่อยู่ติดกัน.

ส่วนประกอบนี้สัมผัสกับ:

• ก๊าซไอเสียร้อน

• รอบการให้ความร้อนและเย็นซ้ำๆ

• การควบแน่นที่เกิดขึ้นระหว่างการสตาร์ทเย็น

• ความชื้นจากถนนภายนอก

• เกลือและเศษซากบนท้องถนน

• การสั่นสะเทือนเชิงกล

• การดัดท่อและการขึ้นรูปปลายระหว่างการผลิต

เหล็กกล้าคาร์บอนเคลือบอะลูมิเนียม Al-Si ให้การผสมผสานที่ใช้งานได้จริงระหว่างความสามารถในการขึ้นรูปของชั้นรองรับ ความต้านทานการเกิดออกซิเดชันจากความร้อน และการป้องกันการกัดกร่อนภายนอกสำหรับส่วนประกอบนี้

สำหรับการใช้งานไอเสีย ควรระบุ OD ของท่อ, ความหนาของผนัง, รัศมีโค้ง, การระบุการเคลือบ, การป้องกันรอยเชื่อม และข้อกำหนดการขยายปลาย จากแบบวาดระบบไอเสียขั้นสุดท้าย แทนที่จะเลือกจากมิติท่อตามชื่อเท่านั้น

องค์ประกอบทางเคมี

การเลือกเกรด

1008
เหมาะสมที่สุดสำหรับการขึ้นรูปที่รุนแรงซึ่งต้องการปริมาณคาร์บอนต่ำและความเหนียวสูง

1010
เกรดคาร์บอนต่ำที่สมดุล เหมาะสำหรับการดัด การเชื่อม และส่วนประกอบกลไกยานยนต์ทั่วไป

1015
ให้ความแข็งแรงสูงขึ้นปานกลาง ในขณะที่ยังคงความสามารถในการขึ้นรูปที่มีประโยชน์

1018
ปริมาณแมงกานีสและคาร์บอนที่สูงขึ้นให้ความแข็งแรงเพิ่มขึ้นเมื่อเทียบกับ 1008/1010 แต่ควรประเมินข้อกำหนดการขึ้นรูปอย่างรอบคอบมากขึ้น

1021
ใช้เมื่อต้องการความแข็งแรงของชั้นรองรับที่สูงขึ้น และความรุนแรงของการขึ้นรูปค่อนข้างปานกลาง

คุณสมบัติเชิงกล

ข้อกำหนดการซื้อที่แนะนำ

สำหรับท่ออลูมิเนียม ASTM A787 สำหรับยานยนต์ RFQ ที่สมบูรณ์ทางเทคนิคควรมี:

มาตรฐาน: ASTM A787/A787M
ผลิตภัณฑ์: ท่อกลไกเหล็กกล้าคาร์บอนเคลือบอะลูมิเนียม ERW
เกรด: 1008 / 1010 / 1015 / 1018 / 1021
สารเคลือบ: ASTM A463/A463M ประเภท 1 Al-Si หรือทางเลือกอื่นที่ระบุ
การระบุการเคลือบ:กำหนดโดยผู้ซื้อ
OD:ตามแบบชิ้นส่วน
ความหนาผนัง:ตามแบบชิ้นส่วน
ความยาว:ความยาวคงที่หรือสุ่ม
ความคลาดเคลื่อน OD:ระบุ
ความคลาดเคลื่อนผนัง:ระบุ
ความกลม:ระบุเมื่อการดัดมีความสำคัญ
ความตรง:ระบุ
การบำบัดรอยเชื่อม:เคลือบใหม่/ป้องกันหากจำเป็น
พื้นผิว:แห้งหรือทาน้ำมัน
การผลิต:การดัด/ขึ้นรูปปลาย/ตัดตามที่ต้องการ
การตรวจสอบ:การทดสอบมิติ, สารเคลือบ, รอยเชื่อม และการขึ้นรูปตามที่ตกลงกัน
เอกสาร:เอกสารวัสดุและการตรวจสอบตามข้อกำหนดการซื้อ
