| ขั้นต่ำ: | 1 ตัน |
| ราคา: | 800-1000 USD/Tons |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 20-30 วันสำหรับผลิตภัณฑ์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

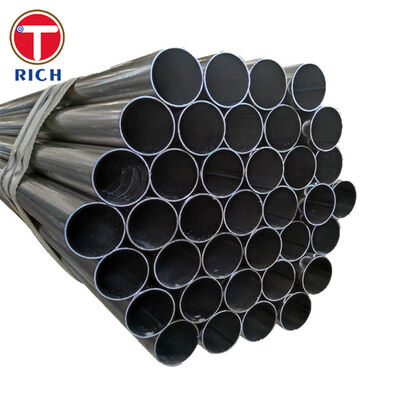

ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบปลายเรียบ ASTM A523 ผลิตขึ้นเป็นพิเศษเพื่อใช้เป็นท่อร้อยสายไฟฟ้าแรงดันสูงที่ทนแรงดันได้ มีจำหน่ายในโครงสร้างแบบ Type E ครอบคลุมขนาด NPS 4 ถึง NPS 12 โดยมีความหนาผนังตามมาตรฐานตั้งแต่ 5.56 มม. ถึง 14.27 มม. ขึ้นอยู่กับขนาดที่สั่งซื้อ
แตกต่างจากท่อแรงดันทั่วไป ท่อ ASTM A523 มีไว้เพื่อสร้างปลอกหุ้มเหล็กที่ต่อเนื่องรอบสายเคเบิลไฟฟ้าแรงสูงและของเหลวหรือก๊าซที่เป็นฉนวนซึ่งอยู่ภายใต้แรงดัน ดังนั้นท่อจะต้องมีมิติที่ควบคุมได้ ความสมบูรณ์ของรอยเชื่อม ERW ที่เชื่อถือได้ พื้นผิวด้านในเรียบ สามารถเชื่อมได้ และทนทานต่อการรั่วซึมในการใช้งานใต้ดินระยะยาว
เกรด A มักเลือกใช้เมื่อต้องการการดัด การบาน หรือการขยายปากท่อเป็นพิเศษ เกรด B ให้ความแข็งแรงขั้นต่ำที่สูงกว่า ในขณะที่ยังคงเหมาะสำหรับการเชื่อมและการขึ้นรูปทั่วไป
| รายการ | ข้อมูลจำเพาะที่มีจำหน่าย |
|---|---|
| ผลิตภัณฑ์ | ท่อเหล็กเชื่อมด้วยไฟฟ้าแบบปลายเรียบ |
| ประเภทการผลิต | ASTM A523 Type E, เชื่อมด้วยไฟฟ้า |
| วัสดุ | เหล็กกล้าคาร์บอน |
| มาตรฐาน | ASTM A523/A523M |
| เกรด | เกรด A และ เกรด B |
| ขนาดท่อมาตรฐาน | NPS 4–NPS 12 |
| ช่วง DN | DN 100–DN 300 |
| เส้นผ่านศูนย์กลางภายนอก | 114.3–323.9 มม. |
| ความหนาผนังมาตรฐาน | 5.56–14.27 มม. |
| ความยาว | 1–12 ม., มีความยาวคงที่หรือสุ่ม |
| สภาพปลายท่อ | ปลายเรียบ ตัดตรง |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอก | ควบคุมตามข้อกำหนดการจัดซื้อ ASTM A523/A523M |
| ความคลาดเคลื่อนของความหนาผนัง | ความหนาผนังขั้นต่ำจริงไม่เกิน 12.5% ต่ำกว่าความหนามาตรฐานที่ระบุ |
| ความตรง | ตรงตามมาตรฐานทั่วไป; มีความคลาดเคลื่อนที่เข้มงวดกว่าตามข้อกำหนดโครงการโดยการตกลง |
| สภาพพื้นผิว | สีดำ, ไม่เคลือบ, ทาน้ำมัน หรือเคลือบภายนอกตามที่ระบุ |
| พื้นผิวด้านใน | สะอาดและเหมาะสมสำหรับการติดตั้งสายเคเบิลและการใช้งานกับของเหลวที่เป็นฉนวน |
| สภาพรอยเชื่อม | รอยเชื่อม ERW ตามยาวที่มีการหลอมรวมที่ควบคุมได้และมีการตัดครีบด้านในออก |
| การอบชุบด้วยความร้อน | การบำบัดรอยเชื่อม หรือการอบชุบด้วยความร้อนทั้งตัวเมื่อระบุโดยกระบวนการผลิตที่เกี่ยวข้อง |
| การทดสอบ | การทดสอบแรงดึง การทดสอบการแบน และการทดสอบแรงดันน้ำ |
| เอกสารการตรวจสอบ | มีใบรับรองการตรวจสอบ EN 10204 3.1 |
| การตรวจสอบเพิ่มเติม | มีบริการตรวจสอบรอยเชื่อมด้วยอัลตราโซนิกหรือแม่เหล็กไฟฟ้าตามข้อตกลงการซื้อ |
| ขนาดมาตรฐาน | DN | เส้นผ่านศูนย์กลางภายนอกที่ระบุ |
|---|---|---|
| NPS 4 | DN 100 | 114.3 มม. |
| NPS 5 | DN 125 | 141.3 มม. |
| NPS 6 | DN 150 | 168.3 มม. |
| NPS 8 | DN 200 | 219.1 มม. |
| NPS 10 | DN 250 | 273.0 มม. |
| NPS 12 | DN 300 | 323.9 มม. |
ความหนาผนังมาตรฐานจะถูกเลือกตามขนาดท่อและการออกแบบโครงการ ภายในช่วงมาตรฐาน ASTM A523 ที่ 5.56–14.27 มม. อาจมีการจัดหาชุดขนาดอื่น ๆ ที่เป็นไปตามข้อกำหนดอื่น ๆ ทั้งหมดของ ASTM A523/A523M
รอยเชื่อมตามยาวผลิตโดยการเชื่อมด้วยไฟฟ้าโดยไม่มีการเติมโลหะเชื่อมโดยเจตนา ความร้อนจากการเชื่อมจะเกิดขึ้นที่ขอบแถบ ตามด้วยแรงกดทางกลเพื่อสร้างรอยเชื่อมที่หลอมรวมกันอย่างต่อเนื่อง
ท่อแต่ละเส้นจะได้รับการทดสอบแรงดันน้ำเพื่อยืนยันความสามารถในการกักเก็บแรงดัน การทดสอบนี้มีวัตถุประสงค์เพื่อระบุการรั่วซึมผ่านผนัง การหลอมรวมรอยเชื่อมที่ไม่สมบูรณ์ และความไม่ต่อเนื่องอื่น ๆ ที่เกี่ยวข้องกับแรงดันก่อนการจัดส่ง
วงจรสายเคเบิลแรงดันสูงต้องการทางเดินภายในที่ค่อนข้างเรียบ เนื่องจากสายเคเบิลไฟฟ้าอาจถูกดึงผ่านท่อที่มีความยาวมากหลังจากการประกอบในสนาม ครีบเชื่อมภายในที่มากเกินไป ขอบคม เกล็ดหนา หรือข้อจำกัดด้านมิติเฉพาะที่อาจทำให้ปลอกสายเคเบิลเสียหายหรือเพิ่มแรงต้านทานในการติดตั้ง
ดังนั้น ครีบเชื่อมภายในจึงถูกควบคุมและตัดออกตามกระบวนการผลิตและข้อกำหนดการซื้อ
เกรด A มีความต้านทานแรงดึงขั้นต่ำ 330 MPa และความแข็งแรงครากขั้นต่ำ 205 MPa ระดับความแข็งแรงที่ต่ำกว่านี้ให้ความยืดหยุ่นในการขึ้นรูปที่มากขึ้น และทำให้เป็นเกรดที่นิยมสำหรับโครงการที่ต้องการการดัด การบาน หรือการขยายปากท่อเป็นพิเศษ
เกรด B มีความต้านทานแรงดึงขั้นต่ำ 415 MPa และความแข็งแรงครากขั้นต่ำ 240 MPa เลือกใช้เมื่อต้องการความแข็งแรงเชิงกลที่สูงขึ้น ในขณะที่ยังคงความสามารถในการเชื่อมและการขึ้นรูปเย็นทั่วไป
ขีดจำกัดคาร์บอนและแมงกานีสถูกควบคุมเพื่อให้เกิดความสมดุลที่ใช้งานได้ระหว่างความแข็งแรง ความสามารถในการเชื่อม และประสิทธิภาพการขึ้นรูป ปลายเรียบสามารถเตรียมสำหรับการเชื่อมชนในสนามโดยใช้ขั้นตอนการเชื่อมที่ได้รับการอนุมัติซึ่งเหมาะสมกับเกรดและความหนาผนังที่สั่งซื้อ
เส้นผ่านศูนย์กลางภายนอก ความหนาผนัง ความตั้งฉากของปลายท่อ และความตรงที่ระบุจะถูกควบคุมเพื่อรองรับการจัดแนวในสนาม รูปทรงเรขาคณิตที่แม่นยำช่วยลดความไม่ตรงกันระหว่างส่วนท่อที่ต่อกันและอำนวยความสะดวกในการเชื่อมตามแนวเส้นรอบวงในสนามที่สม่ำเสมอ
สำหรับท่อร้อยสายแรงดันสูง การตรวจสอบด้วยสายตาเพียงอย่างเดียวไม่เพียงพอ เนื่องจากความไม่สมบูรณ์เล็กน้อยของรอยเชื่อมอาจกลายเป็นเส้นทางของการรั่วซึมหลังการติดตั้ง
แผนการตรวจสอบของเราสามารถรวมถึง:
การทดสอบแรงดันน้ำของท่อแต่ละเส้น
การตรวจสอบรอยเชื่อมด้วยอัลตราโซนิกหรือแม่เหล็กไฟฟ้า
การทดสอบการแบนเพื่อความแข็งแรงและความเหนียวของรอยเชื่อม
การทดสอบแรงดึงตามล็อตการผลิต
การตรวจสอบด้วยสายตาและมิติของรอยเชื่อมตามยาว
บันทึกการตรวจสอบและการตรวจสอบย้อนกลับของวัสดุสามารถรวมอยู่ในชุดเอกสารการผลิตได้
ผู้รับเหมาติดตั้งระบบสายเคเบิลมืออาชีพกังวลเกี่ยวกับครีบเชื่อมภายใน ปลายท่อที่คม เกล็ด และวัสดุแปลกปลอม เนื่องจากสภาวะเหล่านี้อาจทำให้ปลอกสายเคเบิลเสียหายระหว่างการติดตั้ง
เพื่อลดความเสี่ยงนี้ ท่อสามารถจัดหาได้พร้อมกับ:
ครีบ ERW ด้านในที่ควบคุมและตัดออก
ปลายท่อที่ลบคม
พื้นผิวด้านในที่สะอาด
การกำจัดเกล็ดหลวมและวัสดุแปลกปลอม
การตรวจสอบความสะอาดภายใน (เป็นทางเลือก)
ฝาครอบปลายท่อป้องกันสำหรับการขนส่งและจัดเก็บ
ข้อกำหนดการยอมรับพื้นผิวด้านในสามารถกำหนดได้ในใบสั่งซื้อก่อนการผลิต
ความตั้งฉากของปลายท่อที่ไม่ดี ความกลมที่มากเกินไป หรือเส้นผ่านศูนย์กลางภายนอกที่ไม่สม่ำเสมอ อาจทำให้เกิดความแปรปรวนของช่องว่างรากและการจัดแนวรอยเชื่อมตามแนวเส้นรอบวงในสนาม
การควบคุมมิติของเราประกอบด้วย:
การตรวจสอบเส้นผ่านศูนย์กลางภายนอก ณ ตำแหน่งท่อหลายจุด
การตรวจสอบความหนาผนัง
การตรวจสอบความตั้งฉากของปลายท่อ
การตรวจสอบความตรง
การตรวจสอบความกลมของปลายท่อและความกลม
การจับคู่และการระบุล็อตโครงการพิเศษ
สามารถจัดหาการลบมุมได้ตามข้อกำหนดการเชื่อมในสนามที่ได้รับการอนุมัติ แม้ว่าผลิตภัณฑ์มาตรฐานจะมาพร้อมกับปลายเรียบก็ตาม
| มาตรฐาน | ความเกี่ยวข้อง |
|---|---|
| ASTM A523/A523M | มาตรฐานผลิตภัณฑ์หลักสำหรับท่อเหล็กไร้ตะเข็บและท่อเหล็กเชื่อมด้วยไฟฟ้าแบบปลายเรียบที่ใช้ในวงจรสายเคเบิลชนิดท่อแรงดันสูง |
| ASME B36.10M | เอกสารอ้างอิงสำหรับมิติมาตรฐานของท่อเหล็กกล้าคาร์บอน |
| ASTM A530/A530M | ข้อกำหนดทั่วไปด้านมิติ การทดสอบ และฝีมือการผลิต เมื่ออ้างอิงโดยข้อกำหนดผลิตภัณฑ์ |
| ASTM A53/A53M | ท่อแรงดันเหล็กกล้าคาร์บอนเชื่อมและไร้ตะเข็บทั่วไป; ไม่ใช่สิ่งทดแทนโดยตรงสำหรับ ASTM A523 |
| EN 10217-1 | ท่อเหล็กกล้าอัลลอยด์ต่ำเชื่อมสำหรับวัตถุประสงค์แรงดันของยุโรป; ความเท่าเทียมกันของโครงการต้องได้รับการตรวจสอบโดยวิศวกร |
| JIS G 3454 | ท่อเหล็กกล้าคาร์บอนสำหรับงานแรงดัน; ไม่ใช่สิ่งทดแทนโดยตรงสำหรับ ASTM A523 |
| GB/T 3091 | ท่อเหล็กเชื่อมสำหรับงานของเหลวแรงดันต่ำ; ไม่เหมาะสำหรับการทดแทนอัตโนมัติสำหรับ ASTM A523 |
| GOST 10704 / GOST 10705 | มิติและข้อกำหนดทางเทคนิคของท่อเหล็กเชื่อมตามยาว; ความเท่าเทียมกันต้องได้รับการประเมินตามสัญญา |
ไม่ควรใช้มาตรฐานท่อแรงดันทั่วไปทดแทน ASTM A523 โดยไม่ได้รับอนุมัติจากผู้ออกแบบระบบสายเคเบิล การใช้งาน ข้อกำหนดการขึ้นรูป และข้อกำหนดการทดสอบมีความเกี่ยวข้องเฉพาะกับวงจรสายเคเบิลไฟฟ้าชนิดท่อแรงดันสูง
ท่อนี้ใช้เป็นปลอกหุ้มเหล็กเชื่อมสำหรับวงจรสายส่งน้ำมันแรงดันสูงใต้ดิน
ท่อแต่ละท่อนจะถูกจัดแนวและเชื่อมตามแนวเส้นรอบวงในสนามเพื่อสร้างท่อร้อยสายที่ทนแรงดันได้อย่างต่อเนื่อง จากนั้นสายเคเบิลไฟฟ้าแรงสูงจะถูกติดตั้งภายในท่อ และวงจรที่สมบูรณ์จะถูกเติมด้วยของเหลวไดอิเล็กทริกภายใต้แรงดัน
ท่อเหล็กมีหน้าที่หลายประการ:
กักเก็บของเหลวไดอิเล็กทริกภายใต้แรงดัน
ป้องกันสายเคเบิลไฟฟ้าจากแรงกดของดินและการกระแทกทางกล
จัดเส้นทางที่ต่อเนื่องและควบคุมได้สำหรับการติดตั้งสายเคเบิล
ทนทานต่อแรงภายนอกระหว่างการใช้งานใต้ดิน
รองรับข้อต่อเชื่อมที่ป้องกันการรั่วซึมระหว่างส่วนท่อ
ป้องกันระบบสายเคเบิลจากความชื้นและการสัมผัสกับสิ่งแวดล้อม
ท่อนี้ไม่ได้มีไว้เพื่อทำหน้าที่เป็นตัวนำไฟฟ้าเอง และไม่ควรกำหนดให้เป็นท่อส่งน้ำมัน ก๊าซ หรือของเหลวในกระบวนการทั่วไปโดยไม่มีการประเมินทางวิศวกรรมแยกต่างหาก
| เกรด ASTM A523 | คาร์บอน, C | แมงกานีส, Mn | ฟอสฟอรัส, P | กำมะถัน, S |
|---|---|---|---|---|
| เกรด A | สูงสุด 0.25% | สูงสุด 0.95% | สูงสุด 0.035% | สูงสุด 0.035% |
| เกรด B | สูงสุด 0.30% | สูงสุด 1.20% | สูงสุด 0.035% | สูงสุด 0.035% |
| เกรด ASTM A523 | ความต้านทานแรงดึงขั้นต่ำ | ความแข็งแรงครากขั้นต่ำ | การยืดตัว |
|---|---|---|---|
| เกรด A | 330 MPa / 48 ksi | 205 MPa / 30 ksi | กำหนดตามสมการพื้นที่ตัวอย่าง ASTM A523 |
| เกรด B | 415 MPa / 60 ksi | 240 MPa / 35 ksi | กำหนดตามสมการพื้นที่ตัวอย่าง ASTM A523 |
ตอบ: ผู้ผลิต สามารถทำการค้าได้เช่นกัน
ตอบ: โดยทั่วไปคือ 10-15 วันหากสินค้ามีในสต็อก หรือ 30-40 วันหากสินค้าไม่มีในสต็อก ขึ้นอยู่กับปริมาณ
ตอบ: ใช่ เราสามารถเสนอตัวอย่างให้ฟรี แต่ต้องชำระค่าขนส่ง
ตอบ: การชำระเงินน้อยกว่า 2000 USD, ชำระล่วงหน้า 100% การชำระเงินมากกว่า 2000 USD, ชำระล่วงหน้า 30% T/T, ชำระส่วนที่เหลือก่อนจัดส่ง
หากท่านมีคำถามอื่น ๆ โปรดอย่าลังเลที่จะติดต่อฉัน
|
|
