| ขั้นต่ำ: | 1 ตัน |
| ราคา: | 800-1000 USD/Tons |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 20-30 วันสำหรับผลิตภัณฑ์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

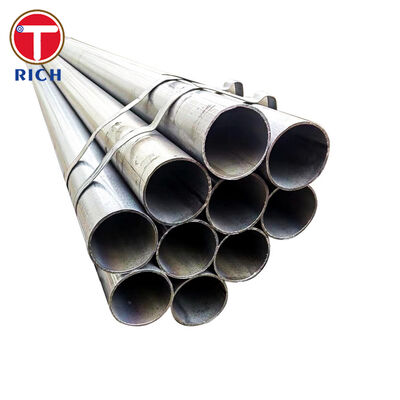

ASTM A135 ท่อเหล็กที่ผสมผสานด้วยความต้านทานไฟฟ้า ผลิตจากเหล็กคาร์บอนแบบม้วนเรียบ โดยใช้การผสมผสานด้วยความต้านทานไฟฟ้าความถี่สูงหรือการผสมผสานด้วยการผลักดันไฟฟ้าโดยไม่เพิ่มโลหะเติมมันมีเป้าหมายที่จะนําน้ําก๊าซ, คัน, อากาศกด และของเหลวอื่น ๆ ที่เข้ากันได้ในระบบท่ออุตสาหกรรมและพาณิชย์
รายละเอียด ASTM A135/A135M ประกอบด้วยสองประเภทของวัสดุ: เกรด A และเกรด B เกรด A ให้ความเหมาะสมมากขึ้นสําหรับการบิด, การม้วนและการทํางาน flangingขณะที่เกรด B ให้ผลผลิตขั้นต่ําและความแข็งแรงในการดึงสูงกว่าผิวผสมผสานประเภท B ต้องได้รับการรักษาหรือแปรรูปด้วยความร้อนเพื่อไม่ให้มีมาร์เทนไซต์ที่ไม่แข็งแรงเหลืออยู่ในพื้นที่ผสาน
ASTM A135 โดยทั่วไปครอบคลุมท่อจาก NPS 2 ถึง NPS 30 ด้วยความหนาผนังเฉลี่ยนามิติสูงถึง 12.70 มม. ยังครอบคลุมท่อผนังเบาบางชนิดจาก NPS 3/4 ถึง NPS 5ขนาดที่ไม่เป็นมาตรฐานสามารถนําเสนอเมื่อความต้องการรายละเอียดอื่น ๆ ทั้งหมดถูกตอบสนอง.
| รายการ | รายละเอียดที่มีอยู่ |
|---|---|
| สินค้า | หลอดเหล็กคาร์บอนที่มีความต้านทานไฟฟ้า |
| วัสดุ | เหล็กคาร์บอน |
| มาตรฐาน | ASTM A135/A135M |
| เกรด ASTM | เกรด A และเกรด B |
| กระบวนการผลิต | เครื่องเชื่อม ERW ความถี่สูงหรือไฟฟ้า-การเชื่อมต่อด้วยการดัน โดยไม่มีโลหะเติม |
| ขนาดท่อชื่อ | NPS 3/4?? 30 ปฏิบัติตามความหนาของผนังและข้อจํากัดมาตรฐาน |
| กว้างภายนอกทั่วไป | 26.7 ละ 762 มิลลิเมตร |
| ความหนาของผนัง | ประมาณ 2.11~12.70 มิลลิเมตร ภายในขอบเขตมิติของ ASTM A135 |
| โปรแกรมร่วม | โปรแกรม 10 โปรแกรม 40 ขนาดผนังมาตรฐานและขนาดผนังไฟเฉพาะโครงการ |
| ความยาว | 1~12 m; มีการผลิตแบบคงที่, แบบสุ่ม, หรือตัดตามความยาว |
| ความอดทนต่อกว้างภายนอก | โดยทั่วไป ± 1% สําหรับขนาดท่อที่กําหนดมาตรฐาน |
| การควบคุมความหนาของผนัง | สั่งตามความหนาของผนังชื่อเฉพาะ; การยอมรับมิติตาม ASTM A135 และคําสั่งซื้อ |
| ความอดทนต่อน้ําหนัก | ขึ้นอยู่กับแผนการและผลิตภัณฑ์; ตรวจสอบจากตารางมิติที่สั่ง |
| ความตรง | ขายตรง; การตรงตรงที่แน่นขึ้นสําหรับโครงการสามารถตกลงกันก่อนการผลิต |
| สภาพสุดท้าย | ปลายเรียบ, ตัดสี่เหลี่ยม |
| สภาพผิว | สีดํา, น้ํามันเบา, กระสุนกระสุน, สี, ผิวเคลือบ epoxy, หรือหมึกร้อนเมื่อระบุแยก |
| สภาพของสายเชื่อม | ผ่า ERW ทางยาวที่มีการควบคุมไฟล็อชผสานภายในและภายนอกตามความต้องการ |
| การรักษาความร้อน | ประเภท A: ปกติเป็นแบบเชื่อม; ประเภท B: การรักษาความร้อนหรือการแปรรูปเย็บเชื่อมเพื่อกําจัดมาร์เทนไซต์ที่ไม่หมัก |
| การตรวจสอบ | การตรวจสายตา, มิติ, ความยืด, การชื้น, ไฮดรอสตติก, หรือการตรวจไฟฟ้าที่ไม่ทําลายได้ |
| เอกสาร | EN 10204 3.1 ใบรับรองการทดสอบโรงงาน, รายงานมิติ, รายงานการทดสอบน้ํา หรือ NDE และรายงานการเคลือบเมื่อสั่ง |
ขนาดจริงที่มีให้ยืนยันด้วยตารางท่อที่เลือก เส้นทางการผลิต การเสร็จสิ้นและปริมาณโครงการ
การเย็บยาวถูกสร้างขึ้นโดยความต้านทานไฟฟ้าหรือการทําความร้อนและความดันด้วยการผลักดันไฟฟ้าโดยไม่ต้องเพิ่มโลหะเติมเขตเชื่อมต่อต่อเนื่องและสนับสนุนการผลิตปริมาณสูงที่คง.
สําหรับ ASTM A135 เกรด B ภูมิภาคการผสมผสานต้องได้รับการรักษาด้วยความร้อนหรือประมวลผลอื่น ๆ เพื่อไม่ให้เหลือมาร์เทนไซต์ที่ไม่ถูกปรับปรุงความต้องการนี้ลดความเสี่ยงของโครงสร้างผสมผสานที่แข็งแรงและเปราะบาง.
ASTM A135 เกรด A มีความแข็งแรงในการออกแรงขั้นต่ํา 205 MPa และความแข็งแรงในการดึงแรงขั้นต่ํา 330 MPa เกรด B เพิ่มค่าขั้นต่ําเหล่านี้เป็น 240 MPa และ 415 MPa ตามลําดับ
ประเภท A คือประเภท ASTM A135 ที่ระบุเป็นพิเศษว่าเหมาะสําหรับการปรับและบิดดังนั้นการเลือกเกรดควรพิจารณาไม่เพียงแต่ความดันการทํางาน แต่ยังกระบวนการผลิตที่ต้องการเกรด B ไม่ควรถูกแทนที่โดยอัตโนมัติเมื่อการบิดหรือการปรับรูปร่าง flange ที่หนักต้องการ
ทุกความยาวการผลิตสามารถได้รับการทดสอบ hydrostatic ตามมาตรฐานการทดสอบไฟฟ้าที่ไม่ทําลายได้ถูกยอมรับเป็นทางเลือกเมื่ออนุญาตโดยรายละเอียดและตกลงด้วยผู้ซื้อ.
เมื่อการทดสอบแบบไฮดรอสตติกถูกแทนที่ด้วยวิธีการ NDE ที่ได้รับการอนุมัติ เส้นทางการตรวจสอบและเครื่องหมายสินค้าจะต้องระบุอย่างชัดเจนในเอกสารการซื้อ
กว้างภายนอกและความหนาของผนังที่กําหนดไว้มักถูกเลือกตามขนาดของท่อ ASME B36.10M.และวาล์วที่ออกแบบสําหรับระบบท่อ NPS.
ความกังวลที่เกิดขึ้นบ่อย ๆ ในการจัดซื้อสินค้า คือว่า ท่อประเภท B เพียงแค่ถูกจัดส่งในสภาพที่เชื่อม โดยไม่มีการควบคุมที่เหมาะสมของโซนที่ได้รับผลกระทบจากความร้อน
ช่องทางการผลิตของเราบันทึกปริมาตรการรักษา weld-seam โดยชุดการผลิต วัสดุเกรด B ได้รับการประมวลผลเพื่อป้องกัน untempered martensite จากที่เหลือในภูมิภาค weldบันทึกการสนับสนุนสามารถรวมการตั้งค่าการรักษา weld, การตรวจสอบโลหะ, การแผนที่ความแข็งแรง, และผล NDE.
ผู้ซื้อมักได้รับอัตราเสนอราคาที่ระบุว่า "ทดสอบ" โดยไม่ระบุว่าท่อถูกทดสอบแบบไฮโดรสแตตสิคหรือตรวจสอบโดยใช้วิธีการไฟฟ้าทางเลือก
ทุกใบประกาศราคาและใบรับรองโรงงานสามารถระบุ:
วิธีการตรวจสอบที่ใช้
ความดันการทดสอบหรือวิธีการ NDE ที่ใช้
วันทดสอบและชุดผลิต
การทดสอบแบบไฮโดรสแตติกถูกเปลี่ยนด้วยทางเลือกที่อนุมัติหรือไม่
การระบุสถานะการทดสอบที่จําเป็นใด ๆ หรือยังเทียบเท่า
วิธีนี้หลีกเลี่ยงความไม่ชัดเจนระหว่างการตรวจสอบเอกสาร การตรวจสอบสถานที่ และการยอมรับสุดท้าย
เกรด B มีความแข็งแกร่งสูงกว่า แต่มันไม่ได้เป็นตัวเลือกที่ถูกต้องโดยอัตโนมัติสําหรับทุกการประกอบท่อที่ผลิต ASTM A135 ระบุเกรด A เป็นที่เหมาะสมสําหรับการลวดและบิด
ก่อนการผลิต สั่งซื้อสามารถตรวจสอบกับ:
สื่อการทํางานที่จําเป็น
ความดันและอุณหภูมิการออกแบบ
ความต้องการในการผสมผสาน ผ่าผ่า ผ่าบิด หรือผ่าผ่า
ผิวเคลือบที่จําเป็น
อุปกรณ์ประกอบและระบบเชื่อม
เส้นทางการยอมรับแบบไฮโดรสแตตสิกหรือ NDE
การทบทวนนี้ลดความเสี่ยงของการซื้อเกรดความแข็งแรงสูงกว่าที่ไม่เหมาะสําหรับการประกอบที่ตั้งใจ
| มาตรฐาน | ประกอบสินค้าที่เกี่ยวข้อง |
|---|---|
| ASTM A135/A135M | ท่อระดับ A และระดับ B ที่ผสมผสานด้วยความต้านทานไฟฟ้าสําหรับก๊าซ, คัน, น้ํา และของเหลวอื่น ๆ |
| ASME B36.10M | กว้างภายนอกมาตรฐาน ความหนาผนัง โปรแกรมและขนาดท่อชื่อ |
| ASTM A53/A53M | หลอดเหล็กผสมผสานและหลอดเหล็กไร้รอยเหล็กสีดําหรือเหล็กกระดาษหมักร้อน สําหรับการใช้งานในเครื่องจักรและความดัน |
| ASTM A795/A795M | ท่อเหล็กดําและท่อเหล็กกระปุกร้อนสําหรับการป้องกันไฟ |
| EN 10217-1 | หลอดเหล็กไม่สแตนเลสที่เชื่อมด้วยคุณสมบัติอุณหภูมิห้อง |
| JIS G 3452 | ท่อเหล็กคาร์บอนสําหรับท่อปายน้ํา, น้ํา, น้ํามัน, ก๊าซ และอากาศความดันต่ําทั่วไป |
| GB/T 3091 | หลอดเหล็กที่เชื่อมสําหรับบริการของน้ํายาความดันต่ํา |
| กอสท 10704 / กอสท 10705 | ขนาดของท่อเหล็กที่เชื่อมไฟฟ้าในระยะยาวและความต้องการการจัดส่งทางเทคนิค |
มาตรฐานที่เท่าเทียมกันไม่ควรถูกพิจารณาว่าสามารถแลกเปลี่ยนกันได้โดยอัตโนมัติ คุณภาพของวัสดุ, สารเคมี, ความแข็งแรง, ขนาด, การทดสอบ, การเคลือบ, และการรับรองต้องมีการทบทวนก่อนการแทนที่
การใช้งานเฉพาะอย่างยิ่งหนึ่งคือท่อ ERW สีดําตาราง 10 ASTM A135 เกรด B ที่ใช้เป็นสายสาขาในระบบกระจายไฟท่อน้ําอากาศ
ในการใช้งานนี้ ท่อกระจายน้ําดันจากสายหลักข้ามไปยังหัวเครื่องฉีดแต่ละตัวประเภท B ให้ความแข็งแรงในการออกแรงขั้นต่ํา 240 MPa และความแข็งแรงในการดึงแรงขั้นต่ํา 415 MPa, ในขณะที่ผนังที่เบากว่าตาราง 10 สามารถลดน้ําหนักท่อที่ติดตั้งเมื่อเทียบกับการตั้งตาราง 40 ที่หนักกว่า
การออกแบบระบบสุดท้ายยังต้องสอดคล้องกับกฎระเบียบไฟที่ใช้งาน, การคํานวณทางไฮดรอลิก, ความต้องการการจัดอันดับ, ระบบเชื่อม, อนุญาตการกัดสั่น, และการอนุมัติขององค์การปกครองท้องถิ่นความสอดคล้องของวัสดุ ASTM เท่านั้นไม่ได้กําหนดการอนุมัติระบบ.
ASTM A135 เองมีเพียงเกรด A และเกรด B.แถวเพิ่มเติมด้านล่างคือเกรดอ้างอิงการจัดซื้อขายที่เปรียบเทียบกันบ่อยในโครงการท่อเหลวระหว่างประเทศพวกเขาไม่สามารถได้รับการรับรองหรือติดป้ายเป็น ASTM A135 เว้นแต่พวกเขาตอบสนองอย่างอิสระทุกความต้องการของ ASTM A135.
ค่าขั้นสูงสุดแสดงไว้ เว้นแต่ระบุต่างหาก
| มาตรฐานและเกรด | C, % | Mn, % | ครับ % | P, % | S, % | สถานะ |
|---|---|---|---|---|---|---|
| ASTM A135 เกรด A | 0.25 สูงสุด | 0.95 สูงสุด | ไม่ระบุ | 0.035 สูงสุด | 0.035 สูงสุด | เกรดรับรอง ASTM A135 |
| ASTM A135 เกรด B | 0.30 สูงสุด | 1.20 สูงสุด | ไม่ระบุ | 0.035 สูงสุด | 0.035 สูงสุด | เกรดรับรอง ASTM A135 |
| ASTM A53 ประเภท E เกรด A | 0.25 สูงสุด | 0.95 สูงสุด | ไม่ระบุ | 0.050 สูงสุด | 0.045 สูงสุด | เพียงเกรดเปรียบเทียบ |
| ASTM A53 ประเภท E เกรด B | 0.30 สูงสุด | 1.20 สูงสุด | ไม่ระบุ | 0.050 สูงสุด | 0.045 สูงสุด | เพียงเกรดเปรียบเทียบ |
| EN 10217-1 P235TR1 | 0.16 สูงสุด | 1.20 สูงสุด | 0.35 สูงสุด | 0.025 สูงสุด | 0.020 สูงสุด | คะแนนการเปรียบเทียบยุโรป |
ASTM A53 ประเภท E เกรด A และ B สามารถจํากัดเพิ่มเติมทองแดง, นิเคิล, โครเมียม, โมลิบดีนัม และวานาดิอุม เมื่อธาตุเหล่านี้ถูกเพิ่มขึ้นโดยเจตนาหรือมีอยู่ในฐานะธาตุเหลือ
ค่าที่แสดงต่อไปนี้คือความต้องการขั้นต่ําในอุณหภูมิห้อง นอกจากจะแสดงช่วง
| มาตรฐานและเกรด | ความแข็งแรงของผลผลิตอย่างน้อย | ความแข็งแรงในการดึง | ความยาว | สถานะ |
|---|---|---|---|---|
| ASTM A135 เกรด A | 205 MPa / 30 ksi | ขั้นต่ํา 330 MPa / 48 ksi | กําหนดโดยประเภทตัวอย่างและสูตรความหนาของผนัง; ค่าพื้นฐาน 35% สําหรับตัวอย่างขนาดเต็มที่ใช้ | เกรดรับรอง ASTM A135 |
| ASTM A135 เกรด B | 240 MPa / 35 ksi | ขั้นต่ํา 415 MPa / 60 ksi | กําหนดโดยประเภทตัวอย่างและสูตรความหนาของผนัง; ค่าพื้นฐาน 30% สําหรับตัวอย่างขนาดเต็มที่ใช้ | เกรดรับรอง ASTM A135 |
| ASTM A53 ประเภท E เกรด A | 205 MPa / 30 ksi | ขั้นต่ํา 330 MPa / 48 ksi | คํานวณตามพื้นที่ตัวอย่าง ASTM A53 และความแข็งแรงในการดึง | เพียงเกรดเปรียบเทียบ |
| ASTM A53 ประเภท E เกรด B | 240 MPa / 35 ksi | ขั้นต่ํา 415 MPa / 60 ksi | คํานวณตามพื้นที่ตัวอย่าง ASTM A53 และความแข็งแรงในการดึง | เพียงเกรดเปรียบเทียบ |
| EN 10217-1 P235TR1 | ขั้นต่ํา 235 MPa สําหรับความหนาผนัง ≤16 mm | 360 ‰ 500 MPa | 25% ตามลําดับ; 23% ตามลําดับ | คะแนนการเปรียบเทียบยุโรป |
ความยาวของ ASTM A135 สําหรับตัวอย่างแผ่นผนังบางถูกคํานวณจากความหนาของผนังที่กําหนดแทนที่จะแสดงด้วยเปอร์เซ็นต์สากลหนึ่งดังนั้นการยืดที่แจ้งไว้ควรระบุแนวโน้มของตัวอย่างประเภทของตัวอย่าง ความยาวของเครื่องวัด และความหนาของผนังจริง
แผนการตรวจสอบ ASTM A135 ครบถ้วนอาจรวมถึง:
| รายการตรวจสอบ | การตรวจสอบ |
|---|---|
| การวิเคราะห์ทางเคมี | การวิเคราะห์ความร้อนและการวิเคราะห์ผลิตภัณฑ์เมื่อจําเป็น |
| การทดสอบความยืด | ความแข็งแรงในการกระชับและความยืดหยุ่น |
| การทดสอบการผ่อนคลาย | ความยืดหยุ่นของผสมและความแข็งแรงของท่อ |
| การทดสอบแบบไฮโดรสแตต | การตรวจสอบการรั่วไหลของความดันสําหรับทุกความยาวของท่อที่ต้องการ |
| การทดสอบไฟฟ้าที่ไม่ทําลาย | การตรวจสอบการระบายไฟฟ้าแบบ Eddy-current, Ultrasonic หรือ Flux-leakage เมื่ออนุญาต |
| การตรวจสอบมิติ | กว้างด้านนอก ความหนาผนัง ความยาว สภาพปลาย และความเรียบ |
| การตรวจสอบการเชื่อม | ความต่อเนื่องของการเชื่อม, สภาพการกระพริบ, คุณภาพผิว และสถานะการรักษาเย็บ |
| การตรวจพื้นที่ | ความแตกแตก, รอบ, laminations, ขนาด, ความบกพร่องการเคลือบ, และการจัดการความเสียหาย |
| การติดตาม | จํานวนความร้อน, ชุดผลิต, เกรด, ขนาด, มาตรฐาน และสถานะการทดสอบ |
A: ผู้ผลิต,ยังสามารถทําการค้า.
ตอบ: โดยทั่วไปมัน 10-15 วันถ้าสินค้ามีอยู่ในสต็อค, หรือมัน 30-40 วันถ้าสินค้าไม่อยู่ในสต็อค, มันขึ้นอยู่กับปริมาณ.
ตอบ: ครับ เราสามารถนําเสนอตัวอย่างฟรี แต่ต้องจ่ายค่าจัดส่ง
A: การชําระ <= 2000USD, 100% ล่วงหน้า การชําระ>= 2000USD, 30% T / T ล่วงหน้า, เงินสมดุลก่อนการจัดส่ง
ถ้าคุณมีคําถามอื่น pls รู้สึกอิสระที่จะติดต่อกับฉัน
|
|
