| ขั้นต่ำ: | 1 ตัน |
| ราคา: | 800-1000 USD/Tons |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 4-8 สัปดาห์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

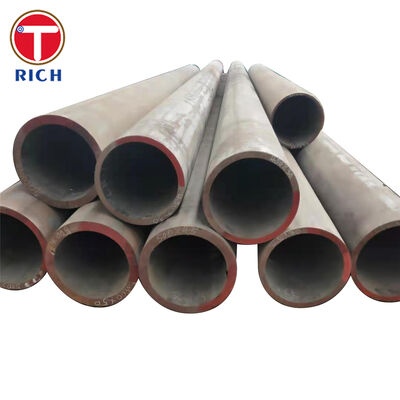

ท่อเหล็กไร้รอยต่อ GB/T 34105 ได้รับการออกแบบมาสำหรับโครงสร้างทางวิศวกรรมนอกชายฝั่งและทางทะเลที่รับน้ำหนักซึ่งต้องการความแข็งแรงที่ควบคุมได้ ความเหนียวที่อุณหภูมิต่ำ ความสามารถในการเชื่อม และประสิทธิภาพมิติที่สม่ำเสมอ
ท่อนี้เหมาะสำหรับการผลิตชิ้นส่วนโครงสร้างที่ต้องสัมผัสกับการโหลดของคลื่น การสั่นสะเทือน การกระแทก ความเค้นแบบวน และสภาพแวดล้อมทางทะเลที่มีอุณหภูมิต่ำ เกรดความแข็งแรงที่มีจำหน่ายมีตั้งแต่ Q245H ถึง Q690H โดยเลือกระดับคุณภาพตามอุณหภูมิการทดสอบแรงกระแทกแบบชาร์ปีที่ระบุ
การผลิตอาจรวมถึงการรีดร้อน การอบชุบด้วยความร้อน การยืดผม การทดสอบอัลตราโซนิก การตรวจสอบมิติ การทดสอบแรงดึง และการทดสอบแรงกระแทก เกรด ระดับคุณภาพ ขนาด เงื่อนไขการจัดส่ง ขอบเขตการตรวจสอบ และข้อกำหนดการรับรอง ควรได้รับการยืนยันในใบสั่งซื้อ
| รายการ | ข้อมูลจำเพาะที่มีจำหน่าย |
|---|---|
| ผลิตภัณฑ์ | ท่อเหล็กไร้รอยต่อสำหรับโครงสร้างทางวิศวกรรมมหาสมุทร |
| วิธีการผลิต | รีดร้อนไร้รอยต่อ |
| มาตรฐาน | กิกะไบต์/ที 34105-2017 |
| เกรดเหล็ก | Q245H, Q290H, Q320H, Q345H, Q360H, Q415H, Q450H, Q485H, Q555H, Q625H และ Q690H |
| ชั้นเรียนคุณภาพ | B, C, D, E หรือ F ขึ้นอยู่กับเกรดเหล็กและอุณหภูมิกระแทกที่ต้องการ |
| เส้นผ่านศูนย์กลางภายนอก | โดยทั่วไป 114–340 มม. มิติอื่น ๆ ขึ้นอยู่กับการประเมินการผลิต |
| ความหนาของผนัง | โดยทั่วไป 4.5–40 มม. ผนังที่หนักกว่านั้นมีให้ตามข้อตกลงทางเทคนิค |
| ความยาว | 1–12 ม. ความยาวคงที่หรือความยาวสุ่ม มีการตัดแบบกำหนดเอง |
| ความอดทนเส้นผ่านศูนย์กลางภายนอก | ตามมาตรฐาน GB/T 34105 และคลาสมิติที่ตกลงกันไว้ |
| ความทนทานต่อความหนาของผนัง | ตามมาตรฐาน GB/T 34105 และคลาสมิติที่ตกลงกันไว้ |
| ความตรง | ควบคุมตามมาตรฐานและสเปคซื้อ |
| เงื่อนไขสิ้นสุด | ปลายธรรมดา ปลายเหลี่ยม หรือปลายเฉียง |
| สภาพพื้นผิว | พ่นร้อน พ่นสี พ่นสีพื้น หรือเคลือบตามที่กำหนด |
| การรักษาความร้อน | เป็นแบบรีด ทำให้เป็นมาตรฐาน ปรับให้เป็นมาตรฐาน และปรับอุณหภูมิ หรือดับและปรับอุณหภูมิ ขึ้นอยู่กับเกรด |
| การตรวจสอบ | การทดสอบแรงดึง การกระแทกแบบชาร์ปี มิติ ภาพ และอัลตราโซนิกตามที่ระบุ |
| การรับรอง | ใบรับรองการตรวจสอบพร้อมเลขความร้อน การวิเคราะห์ทางเคมี และผลการทดสอบทางกล |
ขนาดที่อยู่นอกช่วงการผลิตที่ระบุควรได้รับการตรวจสอบโดยเทียบกับเกรดที่เลือก ความหนาของผนัง เส้นทางการให้ความร้อน ความถี่ในการทดสอบ และปริมาณการสั่งซื้อขั้นต่ำ
การกำหนดเกรดจะระบุระดับความแข็งแกร่งของผลผลิตขั้นต่ำที่ระบุ มาตรฐานนี้ประกอบด้วยเกรดเหล็กโครงสร้างที่มีกำลังรับผลผลิตขั้นต่ำประมาณ 245 MPa ถึง 690 MPa ช่วยให้วิศวกรสามารถสร้างสมดุลระหว่างความจุของโครงสร้าง น้ำหนักของท่อ ความสามารถในการเชื่อม และต้นทุนการผลิต
ส่วนต่อท้ายระดับคุณภาพใช้เพื่อแยกแยะข้อกำหนดในการทดสอบแรงกระแทก ขึ้นอยู่กับเกรดและคลาสที่เลือก การทดสอบ Charpy V-notch อาจระบุที่อุณหภูมิต่างๆ เช่น 20°C, 0°C, −20°C, −40°C หรือ −60°C
สำหรับโครงการนอกชายฝั่ง จึงต้องระบุระดับคุณภาพร่วมกับเกรด การสั่งซื้อ “Q345H” โดยไม่มีระดับแรงกระแทกนั้นไม่เพียงพอสำหรับการยืนยันความเหมาะสมที่อุณหภูมิต่ำ
เส้นทางการผลิตที่ไร้รอยต่อช่วยหลีกเลี่ยงรอยเชื่อมตามยาว ซึ่งให้รูปทรงเส้นรอบวงที่สม่ำเสมอ และทำให้ท่อเหมาะสำหรับชิ้นส่วนโครงสร้างที่ต้องมีการโค้งงอ แรงกดตามแนวแกน แรงบิด การสั่นสะเทือน และแรงล้าหลายทิศทาง
มีการใช้องค์ประกอบคาร์บอนต่ำและไมโครอัลลอยด์เพื่อให้ได้ความแข็งแรงและความเหนียวตามที่กำหนด เทียบเท่าคาร์บอน ความหนาของผลิตภัณฑ์ ปริมาณความร้อน อุณหภูมิอุ่น การเลือกวัสดุสิ้นเปลือง และขั้นตอนหลังการเชื่อมควรได้รับการตรวจสอบก่อนการผลิต
ความร้อนในการผลิตแต่ละรายการสามารถเชื่อมโยงกับการวิเคราะห์ทางเคมีและบันทึกการทดสอบทางกลได้ สำหรับโครงการนอกชายฝั่งที่สำคัญ สามารถรวมการตรวจสอบย้อนกลับตามจำนวนความร้อน การระบุแบบท่อต่อท่อ บันทึกการตรวจสอบอัลตราโซนิก และใบรับรองการตรวจสอบไว้ในแพ็คเกจเอกสาร
ความเสี่ยงทั่วไปในการจัดซื้อคือการระบุเฉพาะเกรดความแข็งแกร่ง โดยละเว้นอุณหภูมิแรงกระแทกแบบชาร์ปีที่ต้องการ
ก่อนการผลิต เราจะตรวจสอบ:
อุณหภูมิการออกแบบ
ระดับคุณภาพที่ต้องการ
ความหนาของผนังท่อ
สภาวะการรักษาความร้อน
อุณหภูมิทดสอบแบบชาร์ปี
พลังงานดูดซับขั้นต่ำ
ข้อกำหนดของโครงการหรือสมาคมการจำแนกประเภท
ซึ่งจะช่วยป้องกันการจ่ายท่อที่ตรงตามข้อกำหนดแรงดึงที่อุณหภูมิห้อง แต่ไม่เป็นไปตามข้อกำหนดด้านความทนทานที่อุณหภูมิต่ำของโครงการ
คุณสมบัติทางกล โดยเฉพาะความแข็งแรงและความเหนียวของผลผลิตอาจแตกต่างกันไปตามความหนาของผนังและสภาพการส่งมอบ
เราจับคู่เส้นทางการผลิตให้ตรงกับเกรดที่สั่ง:
การทำให้เป็นมาตรฐานเพื่อโครงสร้างจุลภาคที่เสถียรและความเหนียว
การทำให้เป็นมาตรฐานและการแบ่งเบาบรรเทาตามที่จำเป็น
การชุบและแบ่งเบาบรรเทาเพื่อให้ได้เกรดที่มีความแข็งแรงสูงกว่า
ควบคุมความเย็นให้คุณสมบัติสม่ำเสมอผ่านผนัง
การทดสอบทางกลแบบตัวแทนตามล็อตการตรวจสอบที่ตกลงกันไว้
ใบรับรองโรงงานขั้นสุดท้ายจะระบุสภาวะการรักษาความร้อนที่เกิดขึ้นจริงและรายงานผลการทดสอบ
ผู้ผลิตโรงงานนอกชายฝั่งมักต้องการมากกว่าใบรับรองการค้าขั้นพื้นฐาน
เอกสารที่มีอยู่อาจรวมถึง:
ใบรับรองการตรวจสอบ
การวิเคราะห์ความร้อน
การวิเคราะห์ผลิตภัณฑ์เมื่อระบุ
รายงานการทดสอบแรงดึง
รายงานการทดสอบแรงกระแทกแบบชาร์ปี
รายงานการทดสอบอัลตราโซนิก
รายงานการตรวจสอบมิติ
บันทึกการรักษาความร้อน
รายการการทำเครื่องหมายและบรรจุภัณฑ์ของท่อ
การรับรองการตรวจสอบโดยบุคคลที่สาม
รายการตรวจสอบย้อนกลับของวัสดุ
ควรระบุข้อกำหนดด้านเอกสารในขั้นตอนการเสนอราคาเพื่อให้แน่ใจว่าการทดสอบและการเก็บรักษาบันทึกรวมอยู่ในแผนการผลิต
| ระบบมาตรฐาน | มาตรฐานหรือการอ้างอิงที่เกี่ยวข้อง | แอปพลิเคชัน |
|---|---|---|
| กิกะไบต์ | กิกะไบต์/ที 34105 | ท่อเหล็กไร้รอยต่อสำหรับโครงสร้างทางวิศวกรรมมหาสมุทรโดยเฉพาะ |
| กิกะไบต์ | กิกะไบต์ 712 | เหล็กโครงสร้างสำหรับเรือและวิศวกรรมนอกชายฝั่ง ส่วนใหญ่เป็นแผ่น แถบ และส่วนต่างๆ |
| มาตรฐาน ASTM | มาตรฐาน ASTM A519 | ท่อเครื่องจักรกลเหล็กกล้าคาร์บอนและโลหะผสมไร้รอยต่อ ไม่ใช่การทดแทนโดยตรงสำหรับ GB/T 34105 |
| มาตรฐาน ASTM | มาตรฐาน ASTM A106/A106M | ท่อเหล็กคาร์บอนไม่มีรอยต่อสำหรับการบริการที่อุณหภูมิสูง มาตรฐานท่อแรงดันมากกว่าท่อโครงสร้างนอกชายฝั่ง |
| TH | EN 10210-1 และ EN 10210-2 | ส่วนกลวงโครงสร้างเสร็จร้อน |
| TH | ห้องน้ำในตัว 10297-1 | ท่อเหล็กกลมไร้ตะเข็บสำหรับงานเครื่องกลและวิศวกรรมทั่วไป |
| JIS | JIS G 3444 | ท่อเหล็กคาร์บอนสำหรับงานโครงสร้างทั่วไป |
| GOST | GOST 8732 และ GOST 8731 | ท่อเหล็กไร้รอยต่อข้ออ้อยร้อนและข้อกำหนดทางเทคนิคที่เกี่ยวข้อง |
ท่อไร้รอยต่อ GB/T 34105 สามารถใช้ในการผลิตค้ำยันแนวทแยงแบบท่อสำหรับโครงสร้างรองรับแพลตฟอร์มนอกชายฝั่ง
ชิ้นส่วนค้ำยันจะถ่ายเทแรงตามแนวแกน การโค้งงอ และวัฏจักรที่เกิดจาก:
การกระทำของคลื่น
กำลังโหลดลม
การสั่นสะเทือนของแพลตฟอร์ม
การทำงานของอุปกรณ์
โหลดการติดตั้ง
โหลดสิ่งแวดล้อมซ้ำแล้วซ้ำอีก
สำหรับการใช้งานนี้ ผู้ซื้อควรระบุเกรดที่ต้องการ ระดับคุณภาพ อุณหภูมิการออกแบบ ขนาด ค่าเผื่อการกัดกร่อน ขั้นตอนการเชื่อม ระดับการทดสอบอัลตราโซนิก ระบบการเคลือบ และข้อกำหนดการตรวจสอบโดยบุคคลที่สาม
ตารางต่อไปนี้ให้ข้อมูลอ้างอิงการจัดซื้อจัดจ้างที่ใช้งานได้จริงสำหรับระดับความแข็งแกร่งที่ระบุโดยทั่วไปห้าระดับ การยอมรับขั้นสุดท้ายจะต้องขึ้นอยู่กับเกรดที่สั่ง ระดับคุณภาพ ความหนาของผลิตภัณฑ์ การวิเคราะห์ความร้อน ตารางที่เกี่ยวข้องใน GB/T 34105-2017 และใบรับรองการตรวจสอบโรงงาน
ค่าเป็นเศษส่วนมวลเป็นเปอร์เซ็นต์
| ระดับ | ซี แม็กซ์ | ซิ แม็กซ์. | คุณแม็กซ์ | พี แม็กซ์ | เอส แม็กซ์ | เอ็น บี แม็กซ์ | วี แม็กซ์ | ติ แม็กซ์. |
|---|---|---|---|---|---|---|---|---|
| Q245H | 0.18 | 0.50 | 1.40 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q290H | 0.18 | 0.50 | 1.60 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q345H | 0.18 | 0.50 | 1.70 | 0.030 | 0.025 | 0.050 | 0.100 | 0.050 |
| Q415H | 0.18 | 0.50 | 1.70 | 0.025 | 0.020 | 0.070 | 0.120 | 0.050 |
| Q690H | 0.18 | 0.50 | 1.80 | 0.025 | 0.015 | 0.080 | 0.120 | 0.050 |
| ระดับ | ความแข็งแรงของผลผลิตขั้นต่ำ | ความต้านแรงดึง | การยืดตัวขั้นต่ำ | เงื่อนไขการจัดส่งโดยทั่วไป |
|---|---|---|---|---|
| Q245H | 245 เมกะปาสคาล | 400–520 เมกะปาสคาล | 22% | ตามที่รีดหรือทำให้เป็นมาตรฐาน |
| Q290H | 290 เมกะปาสคาล | 420–540 เมกะปาสคาล | 21% | ตามที่รีดหรือทำให้เป็นมาตรฐาน |
| Q345H | 345 เมกะปาสคาล | 470–630 เมกะปาสคาล | 20% | สภาพการควบคุมที่เป็นมาตรฐานหรือเทียบเท่า |
| Q415H | 415 เมกะปาสคาล | 520–680 เมกะปาสคาล | 18% | ทำให้เป็นมาตรฐานและมีอุณหภูมิหรือดับและมีอุณหภูมิ |
| Q690H | 690 เมกะปาสคาล | 770–940 เมกะปาสคาล | 14% | ดับและอารมณ์ |
| ระดับคุณภาพ | อุณหภูมิการทดสอบแบบชาร์ปีทั่วไป |
|---|---|
| บี | 20°ซ |
| ค | 0°ซ |
| ดี | −20°ซ |
| อี | −40°ซ |
| เอฟ | −60°ซ |
การตรวจสอบอาจรวมถึง: ขึ้นอยู่กับลำดับและเกรด
การวิเคราะห์ทางเคมีความร้อน
การวิเคราะห์ทางเคมีของผลิตภัณฑ์
การทดสอบแรงดึง
การทดสอบแรงกระแทกแบบ Charpy V-notch
การทดสอบการทำให้แบนหรือโค้งงอตามความเหมาะสม
การทดสอบอัลตราโซนิก
การตรวจสอบพื้นผิวด้วยสายตา
การวัดเส้นผ่านศูนย์กลางภายนอก
การวัดความหนาของผนัง
การตรวจสอบความยาวและความตรง
สิ้นสุดการตรวจสอบ
การตรวจสอบเครื่องหมาย
การตรวจสอบโดยบุคคลที่สาม
ควรระบุระดับการทดสอบอัลตราโซนิก ความถี่การทดสอบ เกณฑ์การยอมรับ และประเภทเอกสารการตรวจสอบในการสอบถาม
การสอบถามที่สมบูรณ์ควรรวมถึง:
มาตรฐาน: GB/T 34105-2017
เกรดเหล็กและระดับคุณภาพ
เส้นผ่านศูนย์กลางภายนอก
ความหนาของผนัง
ความยาว
ปริมาณหรือน้ำหนักรวม
สภาพการจัดส่ง
อุณหภูมิการออกแบบ
ทดสอบอุณหภูมิแบบชาร์ปีและพลังงานที่ดูดซับ
ข้อกำหนดความคลาดเคลื่อนมิติ
ข้อกำหนดด้านความตรง
ข้อกำหนดการทดสอบอัลตราโซนิก
จบการเตรียมตัว
การป้องกันพื้นผิวหรือการเคลือบ
ประเภทเอกสารการตรวจสอบ
การตรวจสอบโดยบุคคลที่สามหรือการจำแนกประเภทสังคม
ข้อกำหนดในการทำเครื่องหมายและการบรรจุ
คำจำกัดความที่ถูกต้องของพารามิเตอร์เหล่านี้ถือเป็นสิ่งสำคัญ เนื่องจากท่อโครงสร้างนอกชายฝั่งที่มีชื่อคล้ายกันอาจแตกต่างกันอย่างมีนัยสำคัญในด้านความเหนียวที่อุณหภูมิต่ำ ความสามารถในการเชื่อม ความแม่นยำของมิติ ขอบเขตการตรวจสอบ และเอกสารประกอบ
ตอบ: ผู้ผลิตสามารถทำการค้าได้
ตอบ: โดยทั่วไปแล้วจะใช้เวลาประมาณ 10-15 วันหากสินค้าอยู่ในสต็อกหรือประมาณ 30-40 วันหากสินค้าไม่อยู่ในสต็อกจะขึ้นอยู่กับปริมาณ
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน <= 2,000USD ล่วงหน้า 100% การชำระเงิน>= 2,000USD, 30% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น กรุณาติดต่อกับฉัน
|
|
