| ขั้นต่ำ: | 1 ตัน |
| ราคา: | 800-1000 USD/Tons |
| การบรรจุแบบมาตรฐาน: | ในการรวมกลุ่มหรือในกล่องไม้ |
| ระยะเวลาการจัดส่ง: | 20-30 วันสำหรับผลิตภัณฑ์ |
| วิธีการจ่ายเงิน: | L/C, D/A, D/P, T/T, เวสเทิร์นยูเนี่ยน, MoneyGram |
| ความสามารถในการจัดหา: | 60,000 ตัน / ตันต่อปี |

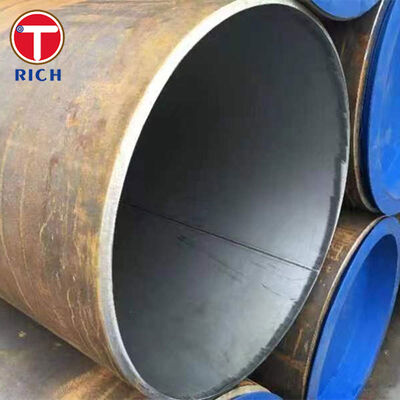

GB 28883 ท่อเหล็กไร้รอยต่อคอมโพสิตเป็นท่อไร้รอยต่อ bimetallic ทนแรงดันที่ออกแบบมาสำหรับหม้อไอน้ำ ภาชนะรับความดัน และท่อแรงดันที่ท่อต้องรวมกันความแข็งแรงทางกลจากโลหะฐานกับความต้านทานการกัดกร่อนจากโลหะหุ้ม. มาตรฐานกำหนดว่าท่อเป็นโครงสร้างคอมโพสิตที่ทำจากเกรดเหล็กภายในและภายนอกที่แตกต่างกัน โดยเรียงลำดับตาม "เกรดภายนอก + เกรดภายใน" และความหนาของผนังแสดงเป็น "ชั้นฐาน + ชั้นหุ้ม" ขอบเขตมาตรฐานครอบคลุมถึงขนาด ความคลาดเคลื่อน ข้อกำหนดทางเทคนิค การทดสอบ การตรวจสอบ การทำเครื่องหมาย การบรรจุหีบห่อ และใบรับรองคุณภาพสำหรับบริการด้านแรงดัน
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุ | ท่อเหล็กไร้รอยต่อคอมโพสิต: ชั้นฐานเหล็กคาร์บอน/โลหะผสม + สแตนเลส, สแตนเลสดูเพล็กซ์ หรือชั้นหุ้มโลหะผสมที่ทนต่อการกัดกร่อน |
| มาตรฐาน | GB 28883 / GB/T 28883 ท่อเหล็กไร้รอยต่อคอมโพสิตสำหรับแรงดัน |
| เกรดพื้นฐานทั่วไป | 10, 20G, 20MnG, 16Mn, 15MoG, 12CrMoG, 15CrMoG, 12Cr1MoVG |
| เกรดการหุ้มทั่วไป | 07Cr19Ni10, 022Cr19Ni10, 022Cr17Ni12Mo2, 022Cr22Ni5Mo3N, NS1402, NS3102 |
| เส้นผ่านศูนย์กลางภายนอก | 10–426 มม |
| ความหนาของผนัง | 2–60 มม |
| ความหนาของชั้นฐาน | 50%–90% ของความหนาของผนังที่ระบุ |
| ความหนาของชั้นหุ้ม | 10%–50% ของความหนาของผนังที่ระบุ |
| ความยาว | มาตรฐาน 4,000–12,000 มม. ปรับแต่งได้ 1–12 ม. ตามข้อตกลง |
| ความอดทนต่อความยาวคงที่ | +20 / 0 มม |
| ความอดทน OD, รีดร้อน / อัด | ≤80 มม.: ±0.40 มม.; >80–325 มม.: ±0.75%D หรือ ±1%D ขึ้นอยู่กับความหนาของผนัง >325 มม.: ±1%D |
| ความอดทน OD รีดเย็น / ดึง | ≤80 มม.: ±0.30 มม.; >80–219 มม.: ±0.75%D; >219–325 มม.: ±0.75%D หรือ ±1%D; >325 มม.: ±1%D |
| ความทนทานต่อความหนาของผนัง | รีดร้อน: +12.5% / -10%; ดึงเย็น: S≤3มม. ± 0.30 มม., S> 3 มม. ± 10% |
| ความตรง | S≤15 มม.: ≤1.5 มม./ม.; 15<S≤30 มม.: ≤2.0 มม./ม.; S>30 มม.: ≤3.0 มม./ม |
| ความตรงเต็มความยาว | สำหรับเส้นผ่านศูนย์กลางปกติ ≥127 มม.: ≤0.1% ของความยาวท่อ |
| สภาพพื้นผิว | ดองหรือขัด; ปราศจากรอยแตก รอยพับ สะเก็ด รอยพับ รอยพับ และการหลุดร่อน |
| การรักษาความร้อน | บรรจุในสภาพที่ได้รับความร้อน กระบวนการบำบัดความร้อนที่บันทึกไว้ในใบรับรองคุณภาพ |
| การทดสอบแรงดัน | การทดสอบอุทกสถิตในแต่ละหลอด แรงดันทดสอบสูงสุด 20 MPa; เวลาถือครอง≥10วินาที; ไม่อนุญาตให้มีการรั่วไหล |
| ความกังวลของผู้ซื้อ | โซลูชั่นของเรา |
|---|---|
| การติดล้มเหลวหรือการหลุดล่อนระหว่างการดัด การแบน หรือการรับแรงกด | เราควบคุมส่วนต่อประสานฐาน/การหุ้ม และรองรับการทดสอบความต้านทานแรงเฉือน สำหรับท่อคอมโพสิตฟิวชันโลหะ สามารถรับแรงเฉือนของพันธะได้≥210เมกะปาสคาล, หรือ≥260เมกะปาสคาลเมื่อผู้ซื้อระบุไว้ การตรวจสอบการราบเรียบสามารถตรวจสอบได้ว่าไม่มีการหลุดร่อนหรือการแตกร้าวที่มองเห็นได้ |
| ความปลอดภัยของแรงดันและความเสี่ยงการรั่วไหล | แต่ละหลอดสามารถจัดให้มีการทดสอบอุทกสถิตตาม GB 28883 โดยมีแรงดันทดสอบสูงสุดถึง20 เมกะปาสคาลถือเวลา≥10วินาทีและไม่อนุญาตให้มีการรั่วไหล การทดสอบกระแสเอ็ดดี้อาจใช้เป็นทางเลือกที่ตกลงกันไว้สำหรับหลอดคอมโพสิตฟิวชันทางโลหะวิทยา |
| ความต้านทานการกัดกร่อนของชั้นหุ้ม | มีให้เลือกทั้งเกรดสเตนเลส สเตนเลสดูเพล็กซ์ หรืออัลลอยด์อัลลอยด์ที่ทนต่อการกัดกร่อน ชั้นหุ้มสามารถทดสอบการกัดกร่อนตามขอบเกรนได้ตามGB/T 4334-2008 วิธี Eช่วยยืนยันความเหมาะสมในการสัมผัสกับของเหลวที่มีฤทธิ์กัดกร่อน |
| ระบบมาตรฐาน | มาตรฐานที่เกี่ยวข้อง | คำอธิบายโดยย่อ |
|---|---|---|
| กิกะไบต์ | กิกะไบต์ 28883 / กิกะไบต์/ที 28883 | ท่อเหล็กไร้รอยต่อคอมโพสิตสำหรับแรงดัน มาตรฐานหลักที่ใช้บังคับ |
| กิกะไบต์ | กิกะไบต์/ที 17395 | ขนาด รูปร่าง น้ำหนัก และการเบี่ยงเบนที่อนุญาตสำหรับท่อเหล็กไร้ตะเข็บ |
| กิกะไบต์ | กิกะไบต์/ที 5777 | วิธีการทดสอบด้วยคลื่นอัลตราโซนิกสำหรับท่อเหล็กไร้ตะเข็บ |
| กิกะไบต์ | กิกะไบต์/ที 4334 | การทดสอบการกัดกร่อนตามขอบเกรนของวัสดุหุ้มสแตนเลส |
| มาตรฐาน ASTM | ASTM A213 / A789 / A790 ตามข้อตกลงทางเทคนิค | ใช้สำหรับการอ้างอิงเมื่อผู้ซื้อต้องการการเปรียบเทียบท่อแรงดันสแตนเลสหรือดูเพล็กซ์ ไม่ใช่เทียบเท่าหลอดคอมโพสิตแบบหนึ่งต่อหนึ่งโดยตรง |
| TH | ซีรี่ส์ EN 10216 ตามข้อตกลงทางเทคนิค | ท่อเหล็กไร้ตะเข็บสำหรับแรงดัน ใช้เป็นท่ออ้างอิงสำหรับโครงการในยุโรป |
| JIS | JIS G3458 / JIS G3463 ตามข้อตกลง | เหล็กกล้าโลหะผสมและท่อสเตนเลสสำหรับอ้างอิงบริการแลกเปลี่ยนแรงดันหรือความร้อน |
| GOST | GOST 9941 / มาตรฐานท่อแรงดันที่เกี่ยวข้องตามข้อตกลง | การอ้างอิงท่อเหล็กไร้รอยต่อที่ทนต่อการกัดกร่อนสำหรับเอกสารประกอบของตลาด CIS |
การใช้งาน: ท่อระเหยหม้อต้มความร้อนเหลือทิ้งสำหรับก๊าซในกระบวนการทางเคมีที่มีกำมะถัน
การใช้งานนี้ต้องการชั้นฐานที่รองรับแรงดันสำหรับการให้บริการหม้อไอน้ำและชั้นหุ้มที่ทนต่อการกัดกร่อนในด้านที่สัมผัสกับของไหล เพื่อลดความเสี่ยงในการกัดกร่อนจากตัวกลางในกระบวนการที่มีฤทธิ์รุนแรง
ตารางต่อไปนี้แสดงรายการทั่วไปห้ารายการเกรดโลหะพื้นฐานภายใต้ GB 28883 ค่าคือเศษส่วนมวล %
| ระดับ | ค | ศรี | มน | Cr | โม | วี | พี แม็กซ์ | เอส แม็กซ์ |
|---|---|---|---|---|---|---|---|---|
| 20ก | 0.17–0.23 | 0.17–0.37 | 0.35–0.65 | — | — | — | 0.025 | 0.015 |
| 20ล้าน | 0.17–0.23 | 0.17–0.37 | 0.70–1.00 น | — | — | — | 0.025 | 0.015 |
| 16ล้าน | 0.12–0.20 | 0.20–0.60 | 1.20–1.60 น | — | — | — | 0.025 | 0.015 |
| 15มก | 0.12–0.20 | 0.17–0.37 | 0.40–0.80 | — | 0.25–0.35 | — | 0.025 | 0.015 |
| 15CrMoG | 0.12–0.18 | 0.17–0.37 | 0.40–0.70 | 0.80–1.10 | 0.40–0.55 | — | 0.025 | 0.015 |
| ระดับ | ความต้านแรงดึง Rm, MPa | ความแข็งแรงของผลผลิต ReL / Rp, MPa ขั้นต่ำ | การยืดตัว A ตามยาว, % นาที | การยืดตัว A ตามขวาง, % นาที | พลังงานกระแทก KV2 ตามยาว, J นาที | พลังงานกระแทก KV2 ตามขวาง, J นาที |
|---|---|---|---|---|---|---|
| 20ก | 410–550 | 245 | 24 | 22 | 40 | 27 |
| 20ล้าน | 415–560 | 240 | 22 | 20 | 40 | 27 |
| 16ล้าน | 490–670 | 320 | 21 | 19 | 40 | 27 |
| 15มก | 450–600 | 270 | 22 | 20 | 40 | 27 |
| 15CrMoG | 440–640 | 295 | 21 | 19 | 40 | 27 |
ตอบ: ผู้ผลิตสามารถทำการค้าได้
ตอบ: โดยทั่วไปแล้วจะใช้เวลาประมาณ 10-15 วันหากสินค้าอยู่ในสต็อกหรือประมาณ 30-40 วันหากสินค้าไม่อยู่ในสต็อกจะขึ้นอยู่กับปริมาณ
ตอบ: ได้ เราสามารถเสนอตัวอย่างได้ฟรี แต่ต้องจ่ายค่าขนส่ง
ตอบ: การชำระเงิน <= 2,000USD ล่วงหน้า 100% การชำระเงิน>= 2,000USD, 30% T/T ล่วงหน้า, ยอดคงเหลือก่อนจัดส่ง
หากคุณมีคำถามอื่น กรุณาติดต่อกับฉัน
|
|
