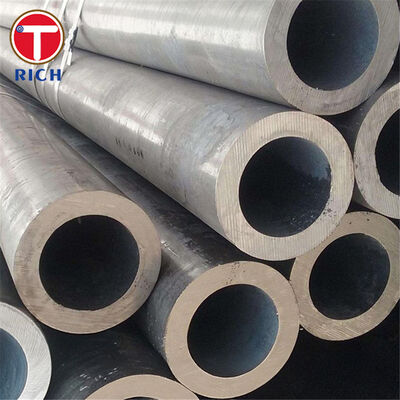

BS 3059-1 ท่อไร้รอยเหล็กคาร์บอนที่ทําสําเร็จร้อนสําหรับเครื่องปั่น (HFS 320)
วัสดุ
BS 3059-1 ท่อหม้อคือท่อเหล็กก๊าบอนที่ทําสําเร็จร้อน ไม่มีสายที่ออกแบบมาสําหรับการใช้งานหม้อหม้อและเครื่องทําความร้อนสูงและความสมบูรณ์แบบของผนังที่คงที่ขอบเขตของ BS 3059-1 ครอบคลุมท่อปลายเรียบ (ไร้รอยต่อหรือผสมผสาน) ถึง 127 มม OD และความหนาผนังสูงสุด 12.5 มม สําหรับเครื่องปั่นและเครื่องอบอุ่น
การกําหนดที่ไม่มีรอยต่อที่ได้รับการจัดสรรโดยทั่วไปภายใต้มาตรฐานนี้คือ HFS 320 ท่อสแตนเลสคาร์บอนที่มีความแข็งแรงต่ําด้วยวิธีการปรับปรุง / ปรับปรุง subcritical annealing เพื่อบรรลุคุณสมบัติที่กําหนดไว้.
รายละเอียด
-
มาตรฐาน: BS 3059-1:1987 (สถานะที่แสดงว่าถอน/ไม่ใช้งานโดยคัดลอกมาตรฐาน; ยังคงใช้กันอย่างแพร่หลายสําหรับโครงการเก่าและการแทนที่)
-
ประเภท / การกําหนด: HFS 320 (ไม่ติดต่อแบบทําสําเร็จด้วยการทําร้อน)
-
รูปแบบของสินค้า: ท่อไร้สาย, ปรับปรุงร้อน (ม้วนร้อน / ปรับปรุงร้อน)
-
ขนาดขอบเขต (ตาม BS 3059-1): OD ≤ 127 mm; WT ≤ 12.5 mm
-
ปลายท่อ: ปลายเรียบ (มาตรฐาน) ปลายผง/เส้นใย มีให้ได้ตามคําขอ
-
ความยาว: SRL / DRL / ความยาวตัดคงที่มีให้; ขนาดสูงสุด ~ 16 m ตามคําขอ
-
สภาพการจัดส่ง: ปลายร้อน; สามารถใช้การปรับสภาพเป็นปกติ / ปรับสภาพเป็นสับคริติกได้เมื่อระบุ
-
เอกสารการตรวจสอบ: ใบรับรองการทดสอบโรงงาน (EN 10204 3.1; 3.2 หรือการตรวจสอบของบุคคลที่สาม)
ลักษณะหลัก
-
โครงสร้างที่เรียบร้อยอย่างแท้จริง: กําจัดจุดอ่อนที่เกี่ยวข้องกับการผสมและปรับปรุงความน่าเชื่อถือความดัน
-
ผลงานทางเครื่องกลที่มั่นคงสําหรับการหมุนเวียนของหม้อร้อนและภารกิจของเครื่องอบอุ่นภายในช่วงขนาดที่กําหนดไว้ของมาตรฐาน
-
พฤติกรรมการผลิตที่ดี: เหมาะสําหรับการบิด, การสร้าง, และวิธีการปั่นที่ใช้กันทั่วไปในชุดหลอดหม้อ (มี WPS / PQR ที่เหมาะสม)
-
คุณภาพที่สามารถตรวจสอบได้: เคมี + การทดสอบทางกล และตัวเลือก NDT ที่ร่วมกันรองรับการยอมรับอย่างปลอดภัยสําหรับการใช้งานที่สําคัญ
ประโยชน์ ของ เรา
ผู้ซื้อมักจะเน้นความสอดคล้องของเกรด ความแม่นยําของมิติ ความสามารถติดตามได้ การทดสอบ และสภาพผิว
-
คําถาม: คุณทําให้แน่ใจว่าท่อตรงกับ BS 3059-1 HFS 320 ได้อย่างไร?
ตอบ: เราให้ความสามารถติดตามเลขความร้อนและ MTC ที่แสดงผลการประกอบเคมีและผลการยืดตามมาตรฐานและเกรดที่สั่ง -
Q: แล้วเรื่องความอดทน OD/WT และปัญหาเรื่องการติดตั้งระหว่างการติดตั้งล่ะ?
ตอบ: เราตรวจสอบมิติเต็ม (OD, WT, ความยาว, ความเรียบ) และรักษาปัสดุภายในขอบเขตมิติของ BS 3059-1 เพื่อลดการทํางานใหม่ของสถานที่และความไม่ตรงกันอย่างไม่คาดหวัง -
Q: คุณสามารถสนับสนุน NDT และการตรวจสอบความแน่นความดันได้หรือไม่?
ตอบ: NDT เช่น UT / ECT และการทดสอบแบบไฮโดรสแตติกสามารถนําเสนอตามความต้องการ, บวกกับการตรวจสอบการชื้น / การเผาไหม้ที่ใช้กันทั่วไปสําหรับท่อไบเลอร์ -
ถาม: คุณป้องกันสนิมการขนส่งและการปฏิเสธที่เกี่ยวข้องกับพื้นผิวได้อย่างไร?
ตอบ: เรานําเสนอตัวเลือกและบรรจุภัณฑ์ในการกดน้ํามัน / การเคลือบ / โฟสเฟต / การระเบิด / การทาสีเพื่อปกป้องพื้นผิวระหว่างการขนส่งและการจัดเก็บ -
Q: เราสามารถใช้การตรวจสอบของฝ่ายที่สาม (SGS / BV / TÜV) หรือเอกสารพิเศษได้หรือไม่?
A: ใช่ รายงานการตรวจสอบจากฝ่ายที่สามและแพ็คเก็ตเอกสารที่ปรับปรุงขึ้น (เช่น EN 10204 3.2 หากมี) สามารถจัดทําได้
สารประกอบเคมี
| มาตรฐาน / เกรด | C (%) | Si (%) | Mn (%) | P (%) | S (%) |
|---|---|---|---|---|---|
| BS 3059-1 HFS 320 | ≤0.16 | 0.10 ละ 0.35 | 0.30 ละ 0.70 | ≤0.04 | ≤0.04 |
| ASTM A210 เกรด A-1 | ≤0.27 | ≤0.10 | ≤0.93 | ≤0.035 | ≤0.035 |
| EN 10216-2 P235GH (1.0345) | ≤0.16 | ≤0.35 | 0.60 ราคา 1.20 | ≤0.025 | ≤0.015 |
| JIS G3461 STB340 | ≤0.18 | ≤0.35 | 0.30 ละ 0.60 | ≤0.035 | ≤0.035 |
| GB/T 5310 20G | 0.17 หมื่น23 | 0.17 หมื่น37 | 0.35 ละ 0.65 | ≤0.025 | ≤0.015 |
คุณสมบัติทางกล (เกรดที่เกี่ยวข้อง 5)
คุณสมบัติกลไกสามารถแตกต่างกันไปตามขนาด / ความหนาและสภาพการจัดส่ง; ค่าข้างล่างแสดงค่าขั้นต่ํา / ระยะที่ประกาศทั่วไปสําหรับแต่ละครอบครัวเกรด
| มาตรฐาน / เกรด | ความแข็งแรงในการดึง (MPa) | ความแข็งแรงของผลผลิต (MPa) | ความยาว (%) |
|---|---|---|---|
| BS 3059-1 HFS 320 | 320 ₹480 | ≥195 | ≥ 25 |
| ASTM A210 เกรด A-1 | ≥415 | ≥255 | ≥ 30 |
| EN 10216-2 P235GH (+N) | 360 ₹480 | ≥235 (t≤16 มม.) | 24?? 25 |
| JIS G3461 STB340 | ≥340 | ≥ 175 | ≥35* |
| GB/T 5310 20G | 410 ₹550 | ≥ 245 | ≥24* |
*ความยาวของ STB340 และ 20G ขึ้นอยู่กับขนาดในตารางที่ตีพิมพ์; ค่าที่แสดงคือค่าขั้นต่ําที่ใช้กันทั่วไปสําหรับขนาดท่อหม้อทั่วไป
มาตรฐานการดําเนินงาน (ASTM / EN / GOST / JIS / GB)
ถ้าโครงการของคุณยอมรับมาตรฐานที่เท่าเทียมกันปัจจัยต่อไปนี้ถูกใช้โดยทั่วไปสําหรับเครื่องปนเปื้อน/ท่อความดัน (การเลือกสุดท้ายควรสอดคล้องกับรหัสการออกแบบและความร้อน / ความดันในการทํางาน):
-
ASTM: ASTM A210/A210M, ASTM A192/A192M, ASTM A179/A179M
-
EN: EN 10216 ซีรี่ย์ (ท่อที่ไม่มีรอยต่อสําหรับวัตถุประสงค์ความดัน, รวมถึงเกรดอุณหภูมิสูง เช่น P235GH)
-
GOST: GOST 8731 (ความต้องการทางเทคนิค) + GOST 8732 (ท่อไร้รอยที่ปรับรูปร้อน; ประเภท / ขนาด)
-
JIS: JIS G3461 (หลอดหม้อและหลอดแลกเปลี่ยนความร้อนจากสแตนเลสคาร์บอน; ตัวอย่าง STB340)
-
GB: GB/T 3087 (เครื่องปั่นความดันต่ํา/ปั่นความดันกลาง) และ GB/T 5310 (เครื่องปั่นความดันสูง)
ด้านการใช้งาน
สาขาอุตสาหกรรมหลัก: เสาบัว, การผลิตพลังงาน, ระบบทําความร้อนเชิงปิโตรเคมี, อุปกรณ์ถ่ายส่งความร้อนอุตสาหกรรม
เมื่อมันถูกใช้ในระบบ
-
เครื่องปั่น: ท่อระบายน้ํา / ท่อระบายน้ํา, ท่อกําเนิดธาร, ท่อล่างและท่อเชื่อมต่อ (ภายในขอบเขตขนาด)
-
เครื่องทําความร้อนสูง / เครื่องทําความร้อนใหม่ (ถ้ามีตามการออกแบบ) สายท่อและท่อด้านร้อนที่เชื่อมต่อกัน
-
อุปกรณ์ประหยัด / เครื่องแลกเปลี่ยนความร้อน: ผุ้ท่อส่งความร้อนและส่วนการฟื้นฟู
