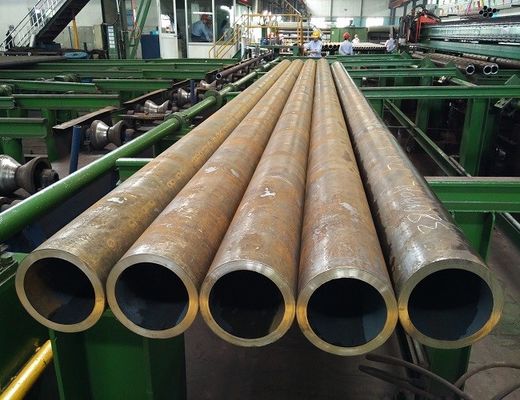

ท่อเหล็กโครงสร้างรูปตัววีสีดำไม่มีรอยต่อ GOST 8734 75

1. เส้นผ่านศูนย์กลางภายนอก: 32 - 219 มม
(32; 33,7; 38; 42; 42,4; 45; 48,3; 50; 51; 54; 60; 60.3 *; 63,5; 68; 70; 73; 76; 82,5 * 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 178 *; 180; 194; 203; 219)
2. ความหนาของผนัง: 2.8 - 46 มม
(2,8; 3; 3,2 *; 3,5; 4; 4,5; 5; 5,5; 6; 6,5; 7; 7,5; 8; 8,5; 9; 9, 5; 10; 11; 12; 13; 14; 15; 16; 17; 18; 19; 20; 22; 24; 25; 26; 28; 30; 32; 34; 35; 36; 38; 40; 42; 45)
3. ความคลาดเคลื่อน:
OD: D 32 - 50 มม.: ± 0.5 มม

D 51 - 219 มม.: ± 1%
WT: S 2,8 - 15 มม.: + 12,5% - 15%
S 16 - 30 มม.: ± 12.5%
S 32 - 45 มม.: + 10% - 12,5%
หมายเหตุ:
เกรดเหล็ก: 10, 20, 35, 45, 10 มม., 15 ซีพียู, 20 ซีซี, 40 ซีซี, 30 ซีรมนาซิ, 15 ซีรโม, 30 ซี.ม. ตาม ไปที่ GOST 1050-88, GOST 4543-71, GOST 19281-89
ข มิติที่มีเครื่องหมาย "*" ตลอดจนมิติข้อมูลกลางจะผลิตขึ้นอยู่กับข้อตกลง
ค ขนาดของท่อและความคลาดเคลื่อนตาม GOST 8732-78
ข้อกำหนดทางเทคนิคตาม GOST 8731-74
ความยาวตั้งแต่ 4 ถึง 11.7 เมตรขึ้นอยู่กับเส้นผ่านศูนย์กลางและความหนาของผนัง
d กลุ่มของเมตริกคุณภาพ:
BВ - ด้วยการกำหนดอัตราส่วนผสมทางเคมีสำหรับเหล็กที่ถูกฆ่า (เกรดตาม GOST 1050-88, GOST 4543-71, GOST 19281-89);
V - ด้วยการกำหนดอัตราสมบัติเชิงกลและองค์ประกอบทางเคมี
G - ด้วยการกำหนดอัตราส่วนผสมทางเคมีและการควบคุมสมบัติเชิงกลของตัวอย่างที่ให้ความร้อน คุณสมบัติทางกลเป็นไปตามมาตรฐานของเหล็ก
